FUS380 西门子热量表

西门子热量表FUS380

西门子热量表由流量计+积分仪两大部分组成：

1.流量计：西门子超声波流量计FUS380双声道超声波流量计，用来测量水的流量。

2.FUE950：能量计算仪，结合一对温度传感器根据水的流量和温差计算能量。

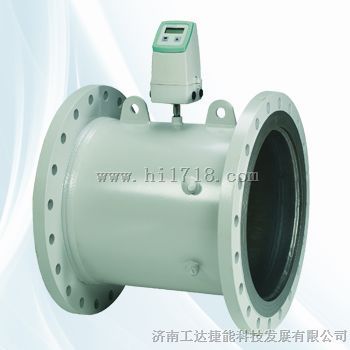

◆ 西门子超声波流量计FUS380简介：

西门子超声波流量计由FUS380两个系列组成。双声道超声波流量计FUS380区别：技术上完全一样，不同之处是FUE380有欧洲认证标识。

◆ 西门子超声波流量计FUS380应用：

FUS380适用于区域供热及大型中央空调系统主干管冷、热计量。HVAC应用热量表计系统\制冷水系统补水系统(只需要流量计)，只能测水，不能测量气体的流量。

其主要应用的设备有供热设备、 热源厂、换热站、制冷设备

◆ 西门子超声波流量计FUS380技术参数：

口径范围：DN 50 mm – 1200 mm
符合热计量标准 EN 1434 和OIML R 75 (1:100)
电池供电，寿命超过 6 年
市电 87 V - 250 V ac，可选电池备份
一体或分体安装
温度高达 200 °C ；一体化型号温度 120 °C
脉冲输出预置（连接热量积算仪）
快速测量频率 20 Hz / 0.5 Hz (市电/电池

输出信号：脉冲信号

测量精度：2级精度

一体式流量计：水温2-120℃

分体式流量计：水温2-200℃，共包括以下部分：

1个流量计测量管，白色；（传感器）

1个流量变送器，白色，带LCD显示；

分体支架

4条线缆，黑色；

分体安装线缆长度可选：5M,10M,20M,30M

◆ 西门子超声波流量计FUS380安装说明:

为了保证测量过程中能够充分发挥流量计的优质性能，需要在表前和表后预留直管段以保证准确测量所需要的水流状态。

? 当表前有1或2个直角弯头时，表前应预留长度为10倍管径的直管段，表后应预留长度为3倍管径的直管段

? 当表前有3个连续的直角弯头时，表前要预留长度为20倍管径的直管段，表后要预留3 倍管径的直管段。

? 当表前有阀门时，应当预留长度为10倍管径的直管段，表后应预留长度为3倍管径的直管段；当表前有水泵时，应当预留长度为20倍管径的直管段，表后应预留长度为3倍管径的直管段。

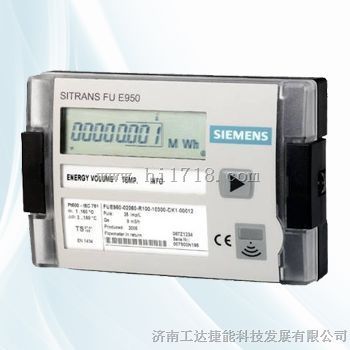

西门子积分仪FUE950介绍：

FUE950特点：

  测量温度范围-10-190℃

  电池或电源供电可选

  24个月数据存贮

  可选通讯方式：M-bus，RS232，RS485 ，脉冲，4-20mA

FUE950组成：

  积分仪：以030..，7ME3470， 7ME3480开头

  传感器：1对，常规是Pt500,2线制

  套筒：1对

  丝座：1对

流量计输出端子：右侧4个接线端子自上而下依次为56、57、66、67。其中56号端子为“+”脉冲输出，57号端子为“-”脉冲输出

积分仪输入端子：脉冲输入有三个端子：9、10、11，只有10和11端子连接西门子流量计

西门子超声波流量计配套西门子积分仪可以组成西门子能量表，详情请来电咨询
