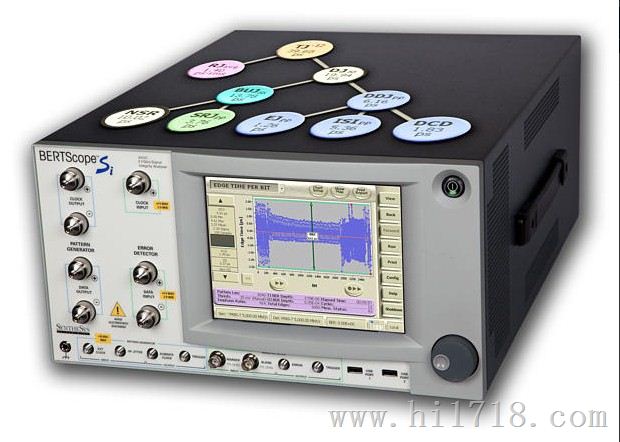

BERTScope BSA系列误码率分析仪

主要特点和优点

• 高达26Gb/s 的码型发生、误码分析和BER 测试能力
• 集成的高精度带压力测试信号生成
• • 100MHz 的正弦抖动(SJ)频率
  • 随机抖动(RJ)
  • 有界不相关抖动(BUJ)
  • 正弦干扰(SI)
• 加压力的电眼图测试包括：
• • PCI Express
  • 10/40/100 Gb 以太网
  • SFP+/SFI
  • XFP/XFI
  • OIF/CEI
  • Fibre Channel
  • Serial ATA I/O
  • USB 3.0
  • 更多
• 抖动裕量(Margin)测试、抖动容限一致性模板测试
• 集合模板测试、抖动峰值、BER 轮廓和Q- 因子分析于一身 的物理层测试套件
• 可变深度的眼图和模板测量s
• 集成的眼图和BER 相关分析
• 为满足XFP/XFI和OIF-CEI等标准所要求的误码率水平 为10-12 的模板性能评估，提供了一致性Contour 测试
• Jitter Map选件系统丰富的抖动解析-使用长码型(如:PRBS31) 抖动三角形测量法
• 丰富的差分分频时钟输出，提供仪器级的时钟源
• 专利的错误定位分析技术

应用

• 设计验证包括信号完整性、抖动和时序分析
• 对高速串行系统、复杂设计的性能测试
• 工业高速串行数据流标准验证、鉴定测试
• 设计/ 验证高速I/O 组件和系统
• 信号完整性分析- 模板、峰值抖动、BER 轮廓、Jitter Map 和Q- 因子分析
• 设计/ 验证光发射接收机

多域观测

眼图一直作为系统性能简单、直观的表现，但是很难和BER性能联系起来，因为测试仪器从根本上有很大的差别。示波器测量的眼图是由较少的测试样本组成，不容易发现一些罕见偶发的事件。误码仪 (BERT) 能够对每一个比特计数，因此能够提供基于很大量数据集样本的测试，但是测试结果缺乏对信息的直观的表征和故障排查。

BERTScope结合两者的优势，允许快速、简单的观测眼图，并比传统的眼图测试样本多至少多两个数量级。可以按照上图的例子中所示的那样，通过简单的移动BERT 的采样点，将光标放在感兴趣的地方，使用强大的误码分析能力，获得更多更深入的信息。例如，检查码型对当前上升沿影响的敏感程度。或者，使用一键式BER Contour测量，检验是否性能问题是有界的，或者可能会导致哪些故障。在每一个例子里，测试样本码型可以是2³¹-1的伪随机码，可以帮助建立模型或者故障定位。

简化Tx 端测试

使用BERTScope模板功能和DCRj12500A参考接收机测试光模块Tx 端

无论数据通道是光接口还是电接口，BERTScope 都会提供前 所未有的洞察力。除了传统的视图和测量之外，BERTScope 能提供更多的信息帮助调试、性能测试，加速产品的设计。

数据丰富的眼图

BERTScope测试光接口信号。在这个例子中，使用了Picometrix接收机，并自动切换光域测量。

正如前面所示，BERTScope 在测量数据样本深度方面与传统的眼图测试有着巨大的差异。这个差异意味着你能看到更加真实的情况，无论是什么样的系统，更多低概率事件将会随着每次长数据码型运行而出现，不管是有随机噪声，还是从VCO引起的随机抖动。通过一键式的BER Contour、抖动峰值和Q-因子测试，能够增加对系统更深层次的认识，增加对设计的信心。

深度模板测试

由于可以改变采样深度，因此BERTScope 即可以利用深度测量，得到高精度的系统的性能，又可以用少量样本测试，和取样示波器的测试结果匹配。在上图所示的是光接口的眼图测试。如果将BERTScope的采样深度仅设置为3000 个波形，BERTScope 在1 秒钟之内就能生成眼图。测量得到的裕量有20%，和取样示波器的测试结果一致。下面一点的图显示的是使用一致性轮廓测量得到的误码率水平为10^-6的结果，模板裕量减少到17%。

眼图测试样本深度优势至少是模板测试的10倍。不像其他误码仪提供的“伪”模板测试那样，BERTScope能对模板边沿的每一个样点进行采样，包括在眼图之上和之下的区域。不仅如此，每一个点都能看到之前从未看到过的深度。这意味着既是使用工业标准化模板或自定义模板持续测试几秒钟，也能确保被测设备没有隐藏的问题。

为工业标准提供高精度的抖动测试

无论测试码型的长短，靠推算得到抖动结果得方法是不能达到抖动测量精度的。BERTScope 能快速测量误码率水平为10^-9(高速信号可达10^-10)，或者等待仪器直接测量到10^-12水平。对于这两种测试方法，BERTScope 的一键式测量都严格符合MJSQ 定义的抖动测试方法，并且BERTScope 中内部的延迟 控制是误码仪中的，可以确保抖动测试的精度。可使用内建的抖动计算模型，包括TJ，RJ，DJ，或者将测试数据输出，进行自定义的抖动建模分析。

模板一致性轮廓测试

前许多的测试标准像XFP/XFI和OIF CEI等都定义模板测试，其目的是确保在误码率水平为10^-12时眼的张开度。一致性轮廓(等高线)视图可以方便的了解到在不同误码率水平下模板是否通过。

快速选型指南

灵活的时钟模式

BERTScope STR 选项的时钟路径

BERTScope 非常有特色时钟产生路径，为现实世界中不断涌现出的设备提供了灵活的测试方案。无论是电脑插卡还是硬盘，通常都需要提供子速率(sub-rate)系统时钟，例如PCIExpress^?中100MHz的时钟。为了能使被测系统正常工作，需要提供差分的系统时钟，而且时钟的幅度、偏置各有不同；BERTScope 内部提供灵活的分频系数，其灵活构架可以完成各种时钟的生成。

PCI Express Tx 端测量- 上面的截图是用BERTScope 进行的一致性测量。PCI Express 子卡插在一致性测试板中，BERTScope 提供正确幅度和偏置的100MHz 的差分信号作为时钟。使用BERTScope CR(时钟恢复模块)为子卡输出的数据信号按照一致性要求的环路带宽进行时钟恢复。左上图显示的是被测设备通过了相应的测试模板。右上图是该信号使用Q- 因子算法得到精确的去加重平均幅度。下方的两截图是对于跳变位所做的同样的测量。

扩频时钟(SSC)通常用于串行系统中，以减小EMI 的干扰。BERTScope可以调节的SSC的调制幅度、频率和调制的轮廓，如三角波、正弦波等，因此允许测试任何一种使用SSC技术的一致性标准。还可使用额外的调制器和信号源产生耦合了高幅度、低频率的正弦抖动(SJ)的时钟。

处理闭合的眼图

BERTScope 的用户界面设计友好、操作简单。上图显示的是不同tap权重对预加重影响的时域特性。下方的波特图显示是滤波器如何补偿通道的损耗。

随着通道中电信号的数据率越来越快，通道的损耗经常导致信号在Rx端的眼图闭合。在实际的系统中，常使用Equalization(均衡)补偿通道的损伤，以得到“张开的眼图”。Tektrnoix 提供了强大的工具来帮助设计者测试和鉴定Tx/Rx组件是否满足标准。

对于Rx测试，DPP125数字预加重器为BERTScope增加了经校准的预加重输出，用以模拟Tx 端的预加重特性。预加重目前广泛使用在10GBASE-KR, PCIe, SAS, DisplayPort^?, USB3.0 等标准中。

特点：

• 1-12.5Gb/s 时钟频率
• 两种型号分别支持
