光电液塑限联合测定仪

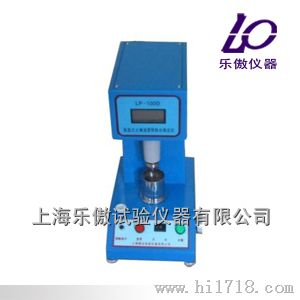

LP-100D光电液塑限联合测定仪  土壤液塑限联合测定仪


本仪器用来测定土壤的液限和塑限，为划分土类，计算天然稠度，塑性指数提供可靠的数据，供公路、铁路、水利电力、冶金、建筑等部门的工程设计和施工之用。本仪器采用数字显示等技术，能自定时，测量，显示。具有性能稳定、数据可靠、测量精度高、读数直观、清晰、操作简单方便、工作效率高等特点，已被列入交通部标准公咱土工试验规范，是土工试验必备仪器之一。

LP-100D光电液塑限联合测定仪  土壤液塑限联合测定仪技术参数：

量程:22mm

分辨力:0.1mm

测量非线性误差:优于2%

接触指示灵敏度:>10M:

圆锥仪总重 76g±0.2g和100g±0.2g :

圆锥角度 30°±0.2°:

测读入土深度 0～22mm :

测读精度 0.1mm,估读0.05mm :

圆锥下落至读数显示时间 5秒:

电磁吸力 >100g :

包装尺寸 - :

电压功率 220V±10% 。

光电液塑限联合测定仪中我们把液态与可塑态分界处的含水率叫液限含水率（简称液限，记作ωi），可塑态与半固态分界处的含水率叫塑限含水率（简称塑限，记作ωP），半固态与固态分界处的含水率叫缩限含水率（简称缩限ωS）。实际上，土体不同状态之间的过渡是渐变的，为了使用上的方便，将给定的试验方法得到的含水率称作界限含水率。本章介绍中华人民共和国国家标准《土工试验方法标准》（GB/T50123-1999）中规定的液限和塑限试验方法。

LP-100D光电液塑限联合测定仪  土壤液塑限联合测定仪使用操作步骤

一、试验仪器

液限、塑限试验的试验仪器主要包括：

1、锥式液限仪：见图5-2所示；

2、喋式液限仪：见图5-3所示；

3、光电式液限、塑限联合测定仪：见图5-4所示；

4、其它设备：毛玻璃板，调土刀，0.5mm孔径分析筛，凡士林，纯水，含水率试验全部设备等。

 二、光电液塑限联合测定仪光电式液限、塑限联合测定仪的构造

光电式液限、塑限联合测定仪，见图5-4。主要组成部分包括：

1、圆锥仪：包括锥体、微分尺、平衡装置部分，部质量76g±0.2g（公路标准100g±0.2g）。锥角30°±0.2°，锥尖磨损量不超过0.3mm。微分尺刻线距离0.1mm，其顶端为磨平铁质材料，能被磁铁平稳吸住；

2、电磁铁部分：磁铁吸引力76g锥大于1N，100g锥大于1.5N；

3、光学投影部分：包括光源、滤光镜、物镜、反射镜及读数屏幕，放大10倍；

4、升降座：使试样杯在一定范围内能垂直升降；

5、时间控制：落锥后延时5秒的显示或提示装置。

三、光电液塑限联合测定仪喋式液限仪的构造

喋式液限仪，见图5-3所示，主要组成部分包括：

1、划刀；刀口宽2mm，刀高10mm，刀侧面夹角60°，刀口圆弧半径22mm；上海荣计达实验仪器有限公司自行研发的新一代采用光学投影，技术电话021-61124077

2、土喋：黄铜制成，喋盘对应的圆球半径54mm，喋深度27mm，喋中填土最厚处10mm，喋底至底座间落间落高10mm；

3、支架：将土喋铰支于底座上；

4、底座：为一长方体硬橡胶块，硬度和弹性模量值有严格规定；

5、其它部分：摇柄是摇动时使土喋上升后自由落下；蜗轮是配合手柄完成上升土喋功能；调整板是调整土喋落高。

 四、液限、塑限联合测定仪法试验步骤

1、制备试样：可采用天然含水率土样或风干土样制备。采用天然土样时，剔除大于0.5mm土粒，取代表性土样约600g，拌和均匀后分成3份，制成不同含水率的土膏，使它们的圆锥入土深度分别在4~6mm、9~11mm和16~19mm，静置一段时间即可；对风干土样，过0.5mm筛，取筛下土约400g分成三份后，分别加水制成3种不同含水率的试样，3种土膏的圆锥入土深度与天然含水率土样制成的土膏相同，拌和均匀后密封
