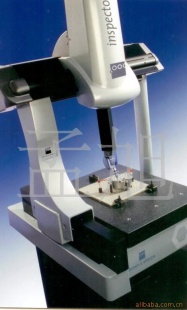

海克斯康inspector 454三坐标测量机

  经济、简便、有效

机械、电气和应用软件技术的完美结合

   Inspector 采用先进的双级减速带驱动系统，使得其加速度是同类产品的5倍，从面有效地缩短了测量周期。

   轻质量的精密三角横梁，重心低并具备优化的刚性和质量参数，从而有效地提高了定位的精度。宽轴承间距的分布保证了对桥架扭转的控制，提高了整机的空间测量精度。

   机械式平衡机构降低了Z轴的重心，增强了在高速测量下的稳定性。

   Inspector 采用获得专利的玻璃光栅尺和非接触光电传感器，为整套系统提供了高精度和良好的测量重复性。

   Inspector 另一显著的特征在于它可适合于任何测量应用，其所采用的材料和部件具备良好的温度一致性，从而有效地减小了环境温度变化对于测量结果的影响。

性能指标：

-测头配置：触发式测头

-长度测量允许示值误差MPEE（μm）：3μm+4Lmm/1000

-允许探测误码率差MPEP（μm）：3.5μm

-三维速度：350mm/s

-三维加速度：1730mm/平方s

性能指标在以下条件下有效：

-标准环境温度：19-21度C；环境温度变化：1度C/H-2度C/24H；温度梯度：1度C/m

性能测试时的测头配置：

-TESASTAR-i：探针长度21mm，针尖直径4mm

-TESASTAR-p/TESASTAR-mp：标准测力，探针长度10mm，针尖直径4mm

-TP20：标准测力，探针长度10mm，针尖直径4mm

技术数据：

-行程范围X*Y*Z（mm）：440*500*410

-外型尺寸Lx*Ly*Lz（mm）：1160*1080*2320

-工件重量（kg）：227

-整机重量（kg）：393

环境要求：

-标准环境：19-21度C

-环境温度变化：1度C/H-2度C/24H

-温度梯度：1度C/m

-相结湿度：25-75%

供气要求：

-最小供气压力：4 bar

-耗气量：21 NL/min

电源要求：

-电压：220VAC正负10%（中国），110正负10%（北美）

-电流：15 A

-频率：50/60 Hz ，接地电阻应小于5欧姆

性能评定指标：

-MPEE长度测量允许示值误差：在测量空间的任意7个不同方位，测量一组5种尺寸量块，每种量块长度分别测量3次，所有测量结果必须在规定的MPEE值范围内。

-MPEP允许探测误差：25点测量精密标准球，探测点均匀分布，允许探测误差MPEP值为所有测量半径的差值。
