| 产品用途 |

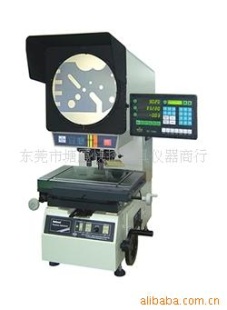

| CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 |
| 产品特点 |
| CPJ-3000A(反像型号)系列数字式测量投影仪整机品质优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-300，数据输出和采样十分方便，使测量更快捷，效率更高。CPJ-3000C仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要在单独更换物镜，操作更加方便简单，仪器调焦由投筒升降实现，行程大，稳定性好；工作台不升降，增强了稳定性，测量范围的啊，精度高。 |
| 技术规格参数 |
| 仪器型号 | 反像型 | CPJ-3015A | CPJ-3020A | CPJ-3025A | | 工作台 | 金属台面尺寸（mm） | 354x228 | 404X160 | 450X280 | | 玻璃台面尺寸 (mm) | 210X160 | 260X160 | 306X196 | | X坐标行程(mm) | 150 | 200 | 250 | | Y坐标行程(mm) | 100 | 100 | 150 | | Z坐标行程(mm) | 100(调焦) | 100(调焦) | 100(调焦) | | 仪器测量精度（μm） | ≤（3+L/75）（L为被测长度，单位：mm） | | X、Y坐标数显解析度（μm） | 0.5(μm) | | 外形尺寸 | 长X宽X高(mm) | 780X780X1100 | 780X780X1100 | 810X780X1120 | | 仪器重量 | 单位：kg | 160 | 160 | 180 | | 投影屏 | 投影屏尺寸（mm） | Ø312， 使用范围 > Ø300 （刻有米字线） | | 投影屏选择范围 | 0~360º | | 旋转角度数显解析度 | 1′或0.01 º | | 物 镜 | 放大倍数 | 10X(选) | 20X(选) | 50X(选) | 100X（选） | | 物方线视场（mm） | Ø30 | Ø15 | Ø6 | Ø3 | | 物方工作距（mm） | 77.7 | 44.3 | 38.4 | 25.3 | | 测量高度(mm) | 90 | 90 | 90 | 90 | | 仪器电源 | 110V/220V（AC） 50/60HZ | 总功率 | 400W | | 建议放置台 | 载重 ≥250 尺寸（长X宽X高）800X550X650（mm） | | 数据处理系统 | DC-3000多功能数显表 全中文显示 可做多点采样 坐标旋转 点、线、圆、距离、角度测量 RS-232数据输出 | | 仪器照明 | 透射与反射照明光源均为24W/150W卤素灯 | | 冷却方式 | 强制风冷 | | 仪器选配件 | 微型打印机，光学寻边器 M2D软件等—详细请见投影仪附件说明书 |
|
