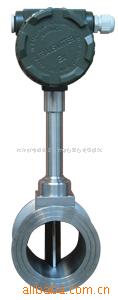

LUGB 型分离型涡街流量传感器

价格：: 电议

型号：: LUGB

产品介绍

LUGB 型分离型涡街流量传感器

品牌	海格	型号	LUGB
类型	LUGB	测量范围	100
种类	流量

部分：概述

一. 产品的种类和适用范围
1． LUGB系列满管型压电式涡街流量仪表
2． LUGB系列插入型压电式涡街流量仪表
3． LUGE系列满管型电容式涡街流量仪表
4． LUGE系列插入型电容式涡街流量仪表
5． LUGB/E系列电池供电型涡街流量仪表
LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

二. 工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　 St－斯特罗哈尔数（无量纲数）
　　 V－流体的平均流速
　　 d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3）公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）

三. 主要技术指标

公称通径(mm)	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准 Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	传感器：最长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω

第二部分: 仪表口径的确定和安装设计

仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用威流产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。

一．适用流量范围和仪表口径的确定
仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。
(一)参比条件下空气及水的流量范围，见表（二），参比条件如下：
1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m³，υ=15×10^-6m²/s。
2．液体：常温水，t=20℃，ρ=998.2kg/m³，υ=1.006×10-6m²/s。
（二）确定流量范围和仪表口径的基本步骤：
1．明确以下工作参数。

（1）被测介质的名称、组份
（2）工作状态的最小、常用、流量
（3）介质的、常用、压力和温度
（4）工作状态下介质的粘度
2．涡街流量仪表测量的是介质的工作状态体积流量，因此应先根据工艺参数求出介质的工作状态体积流量,相关公式如下：
（1）已知气体标准状态体积流量，可通过以下公
式求出工况体积流量

公式（3）
(2)已知气体标准状态密度ρ，可通过以下公
式求出工况密度

公式（4）

（3）已知质量流量Qm换算为体积流量Qv
Qv=Qm*103/ρ 公式（5）
式中：
Qv：介质在工况状态下的体积流量(m3/h)
Qo：介质在标准状态下的体积流量(Nm3/h)
Qm：质量流量 (t/h)
ρ：介质在工况状态下的密度(kg/m3)
ρo：介质在标准状态下的密度(kg/m3)，常用气体介质的标准状态密度，见表（三）
P：工况状态表压(MPa)
t：工况状态温度(℃)
3．仪表下限流量的确定。涡街流量仪表的上限适用流量一般可不计算，涡街流量仪表口径的选择主要是对流量下限的计算。下限流量的计算应该满足两个条件：最小雷诺数不应低于界限雷诺数（Re=2×104）；对于应力式涡街流量仪表在下限流量时产生的旋涡强度应大于传感器旋涡强度的允许值（旋涡强度与升力ρv2 成比例关系）。这些条件可表示如下：
由密度决定的工况可测下限流量：

5．当用户测量的介质为蒸汽时，常采用的计量单位是质量流量，即：t/h或Kg/h。由于蒸汽（过热蒸汽和饱和蒸汽）在不同温度和压力下的密度是不同的，因此蒸汽流量范围的确定可由公式(8)进行计算得出

6．计算压力损失，检测压力损失对工艺管线是否有影响，公式(单位：Pa)：
Δp= CdρV2/2 公式（9）
式中：
Δp:压力损失（Pa） Cd：压力损失系数
由运动粘度决定的线性下限流量：
Qυ=Q0×υ/υ0 公式（7）
式中：
Qρ：满足旋涡强度要求的最小体积流量(m3/h)
ρ0:参比条件下介质的密度
Qυ:满足最小雷诺数要求的最小线性体积流量(m3/h)
ρ:被测介质工况密度（kg/m3）
Q0: 参比条件下仪表的最小体积流量
(m3/h)
υ:工作状态下介质的运动粘度(m2/s)
υo:参比条件下介质的运动粘度(m2/s)
通过公式（6）、（7）计算出Q&r
