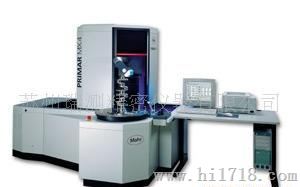

PRIMAR MX4 综合测量仪

MarForm Primar MX4

简单介绍： 产品功能特点： ★无论何处需要高精度,大容量的制造任务,PRIMAR多功能综合测量仪都能游刃有余,包括航空,汽车,光学,电子器件,流体动力以及其它许多工业.★其中测量:齿轮轴,电机,曲轴,凸轮轴,主轴,壳体,球轴承箱,阀,阀杆,还有活动塞,传动件,涡轮轴,叶片,等等.

详细说明
产品详细介绍：

PRIMAR多功能综合测量仪MX4:
技术数据:
★圆度测量单元,C轴
★圆度偏差(径向): 0.1μm+0.0008μm/mm测量高度(3.94μin+0.0315μin高度)
★跳动(轴向): 0.07μm+0.0008μm/mm测量半径(2.756μin+.0315μin/in半径)
★心轴转速(可调): 0.1min~1 -20mm~1;
★CNC数控调心调平工作台
直径 300mm(11.81in)
台面载荷(中心): 1,000N(224.8ibf);
可调范围X/Y ±2mm(±.0787mm);
可调角度A/B ±0.6度;
★CNC数控调心调平工作台XXL
直径: 358mm(14.09in);
台面载荷(中心) 1,000N(224.8ibf);
可调范围X/Y ±7.2mm(±283mm)
可调角度A/B ±0.6度;
★径向直线度测量单元,X轴
测量范围: 300mm(11.81in)工件直径(￠600mm);
直线度偏差: 0.4μm/100或0.8μm/300(15.75μin/3.937或31.5μin/27.56in);
测量速度: 0.1mm/s到50mm/s(00394in/s到1.97in/s);
定位速度: 0.1mm/s到200mm/s(00394in/s到7.87in/s);
★切向直线度测量单元,Y轴:
测量范围: 600mm(23.62in);
直线度偏差: 0.4μm/100或1.0μm/600(15.75μin/3.937in或39.37μin/27.56in);
测量速度: 0.1mm/s到50mm/s(00394in/s到1.97in/s);
定位速度: 0.1mm/s到200mm/s(00394in/s到7.87in/s);
★垂直直线度测量单元,Z轴:
测量范围: 700mm(27.56in);
直线度偏差: 0.4μm/100或1.0μm/700(15.75μin/3.937in或39.37μin/27.56in);
测量速度: 0.1mm/s到50mm/s(00394in/s到1.97in/s);
定位速度: 0.1mm/s到200mm/s(00394in/s到7.87in/s);
★长度测量不确定度(VDI 2617)
★长度测量不确定度UI(一维)(1.2+L/500)μm,L:mm(47.24μin+L/(5×100000)),L:in
★长度测量不确定度U2(二维)(1.5+L/300)μm,L:mm(59.06μin+L/(3×100000)),L:in
★长度测量不确定度U3(三维)(2.0+L/300)μm,L:mm(78.74μin+L/(3×100000)),L:in
★采样不确定度(VDI 2617)
★采样不确定度V2 1.0μm(39.37μin)
★所有的值都依据DIN ISO 1101:滤波15upr,速度-50min,或者滤波2.5mm截止长度,速度
5.0mm/s(滤波0.0984in截止,速度0.197in/s).
