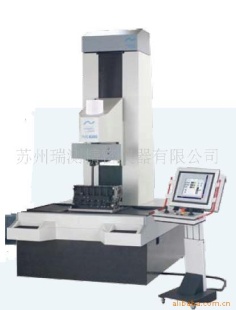

9200圆柱度仪

主轴回转式圆柱度仪式配备回转式扫描测量单元，适合测量大型及超重工件。

另外主轴回转式圆度仪的工作台可以在X，Y方向移动，所以该台设备又可以测量各元素的位置度参数。

同时该台设备还可以测量大型零件上的孔的形位误差，例如曲轴孔，凸轮轴孔，缸孔等等。

HOMMELTESTER FMS7200和FMS8200型主轴回转式圆柱度仪都配备了高精度气浮轴承，工作台的X, Y轴都是计算机自动驱动，承载可达200公斤。

另外，对于特别重的零件，我们还设计了FMS9200型，该型号测量三时，工件不动，测量立柱X,Y 方向移动。

测臂的选择会对测量结果产生明显的影响，所以测臂的设计通常是适配工件的。我们非常乐意协助您选择合适的测
臂来满足测量任务。

测臂套装FTS1

适用于F1000-F4004各个机型，涵盖了大多数的测量任务。

测臂套装包括以下配置
● 测臂FTA 1和FTA 2长度为40或100毫米，球头直径3毫米
● 测臂FTA 1T和FTA 2 T长度为40或100毫米，球头直径0,25/8毫米
● 径向测臂FTA 40毫米长，配有M2螺纹，可以加装1毫米直径的红宝石球
头测针
● 两支测针延长杆TSV，长度为30毫米
● 更换测针的工具扳手

FT1 测量传感器

可以非常容易的更换，同时也可以使测针在测量方向上180°调整，还可以调整测力和两个测量方向
的自由行程。

双向传感器ST200
适用于FMS系统，可以同时测量内径和外径方向而不用手动调整测量方向。该传感器需要使用交叉的测针。

精密卡盘
包括了三爪，六爪，八爪的不同范围的硬质夹紧卡爪，保证工件在每一次测量时被坚固的固定在转台上，这对于小直
径的工件测量有独特的优势。

倾斜测量测量臂FS1
测量头测量臂FS1可以使整体工件的测量更简单化，它可以在每一次测量时容易的移动和快速的进入适宜的操作位
置，倾斜测量臂上的双向顶点装置保证每一次的测量的准确性。

自动倾斜和旋转系统MDS
自动倾斜和旋转系统MDS，它可以不中断CNC的运行，实现在径向和轴向的全自动测量，它有一个马达控制的轴用于
测头的倾斜和旋转，因此可以到达平时不易达到的测量位置。这个模块也适合自动测量锥形平面。自动停止功能有一
个智能化的计算机半自动化控制的测量方向自动侦测的接近系统，它的倾斜范围90度和旋转范围270度。
