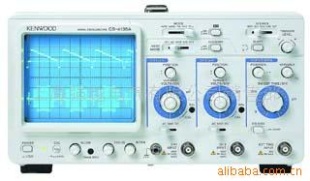

| | | 型号 | CS-4135A | | CRT | | 类型/有效部分 | 150mm方形,带内标尺/8*10格(1格=10mm) | | 加速电压 | 约2kV | | 垂直放大器（通道1与通道2相同） | | 灵敏度 | 1mV～2mV/格,±5%,5mV～5V/格,±3% | | 衰减器 | 1-2-5步,12段,准确调整 | | 输入阻抗 | 1MΩ±2%,约22pF | | 频率响应 | | 5mV～5V/格 | DC:DC～20MHz,-3dB/AC:10Hz～20MHz,-3dB | | 1mV～2mV/格 | DC:DC～5MHz,-3dB/AC:10Hz～5MHz,-3dB | | 上升时间 | | 5mV～5V/格 | 约8.75ns(40MHz) | | 1mV～2mV/格 | 约70ns(5MHz) | | 交接干扰 | -40dB | | 操作模式 | 通道1:单扫描;通道2:单扫描; | | ALT:通道1及通道2的交替显示 | | CHOP:通道1及通道2的断续显示 | | ADD:通道1及通道2的合成显示 | | 继续扫描频率 | 继续扫描频率 | | 极性反转 | 只限通道2 | | 输入电压 | 800Vp-p或400V(DC+AC蜂值) | | 水平放大器 | | 灵敏度 | 同垂直轴(通道2) | | 输入阻抗 | 同垂直轴(通道2) | | 频率响应 | DC:DC～500kHz,-3dB/AC:10Hz～500kHz,3dB | | X-Y相位匹配 | 在3度内(于50kHz) | | 工作模式/输入电压 | 通道1:Y轴;通道2:X轴/同垂直轴(通道2) | | 扫描 | | 扫描模式 | NORM:触发扫描;AUTO:无触发信号时自动工作 | | 扫描时间 | 0.5μs/格～0.5s/格±3%(0.2μs/格:UNCAL),1-2-5步，20段可精确调整 | | 扫描放大 | *10±5%(20ns/格；无校正) | | 线性 | ±3%(0.2μs/格;无校正)(*10放大:±5%,20ns/格:无校正) | | 触发 | | 触发源 | VERT模式:在垂直模式下选择输入信号 | | 通道1:通道1输入信号 通道2:通道2输入信号 | | LINE:市电EXT;外部触发输入信号 | | 外部触发 | 输入阻抗
| 约1MΩ,约22Pf | 输入电压
| 800Vp-p或400V(DC+AC峰值) | | 触发耦合模式 | AUTO,NORM,FIX:AC耦合,TV-FRAME,TV-LINE | | 触发灵敏度 | | 模式 | 信号频率 | 方式 | | VERT,CH1,CH2 | EXT | | NORM | 10Hz～5MHz
| 1格
| 0.2Vp-p | | 5MHz～20MHz | 1.5格 | 0.3Vp-p | | AUTO | 在50Hz或以上时与上相同 | 2.0格 | 0.3V
