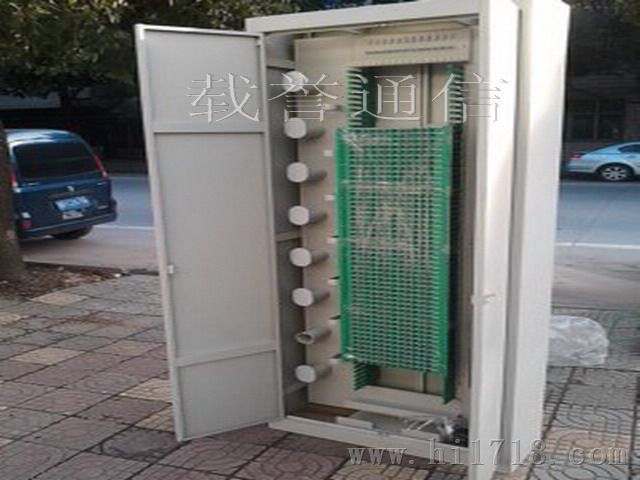

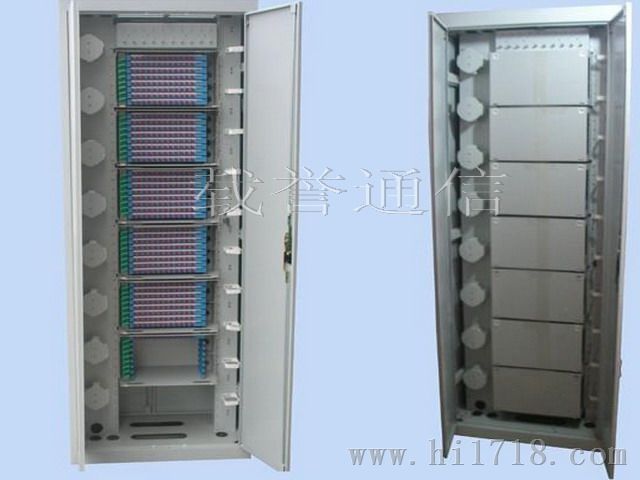

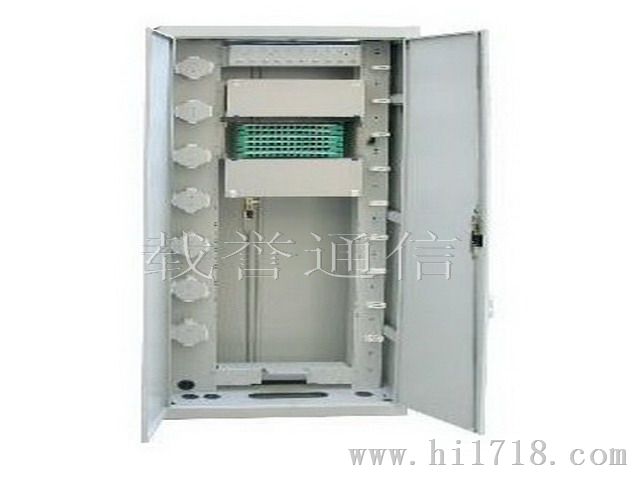

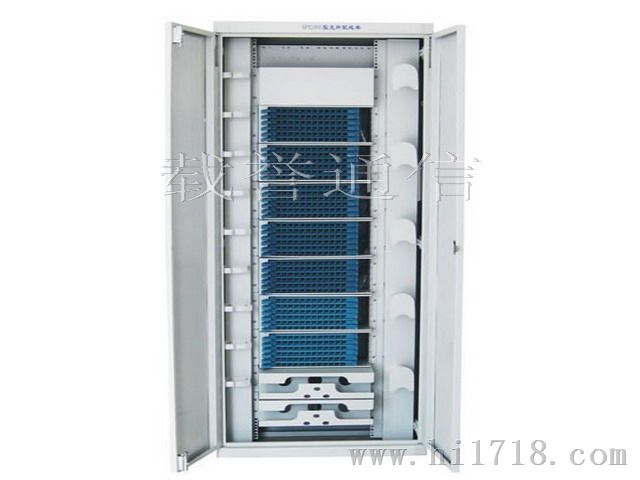

576芯ODF光纤配线柜

576芯ODF光纤配线柜

光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。

?      尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。

?      上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，32（64）芯。进缆方式：室内上进/下进、室外下进。

?      光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器

12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。

翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。

36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。

箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。

翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。
