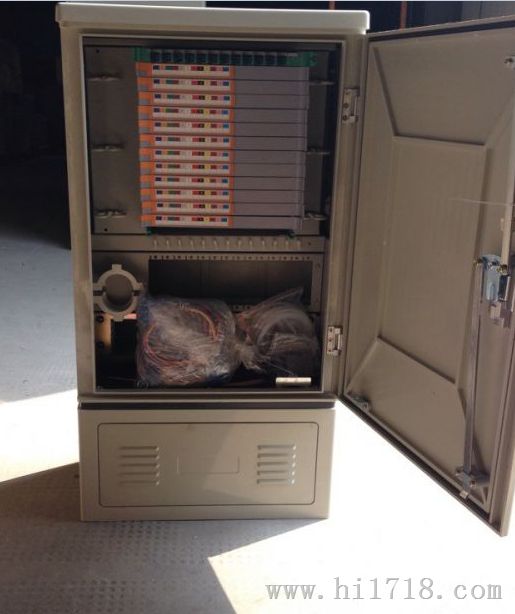

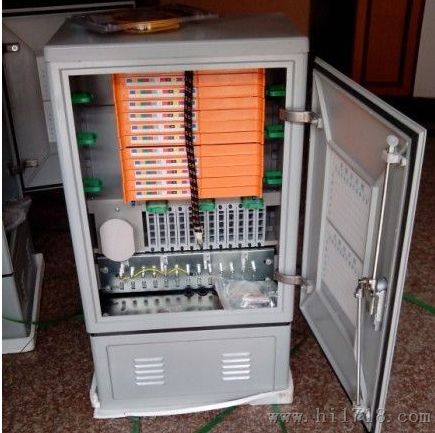

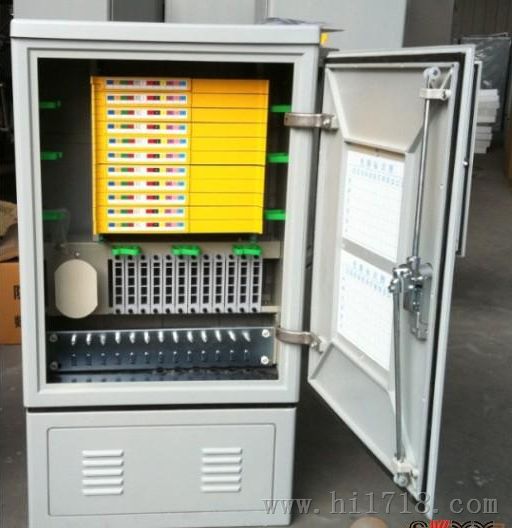

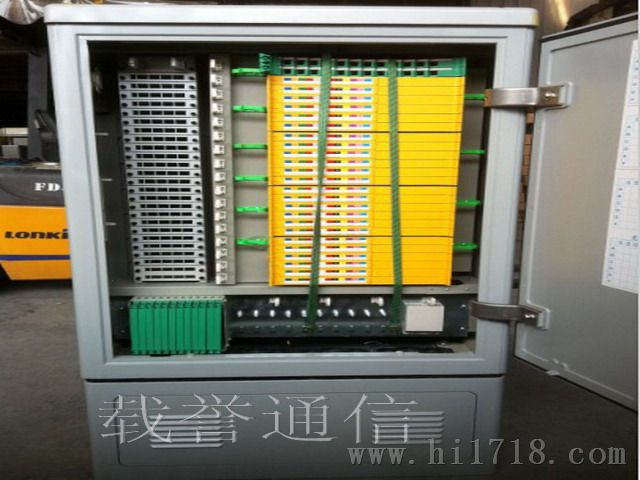

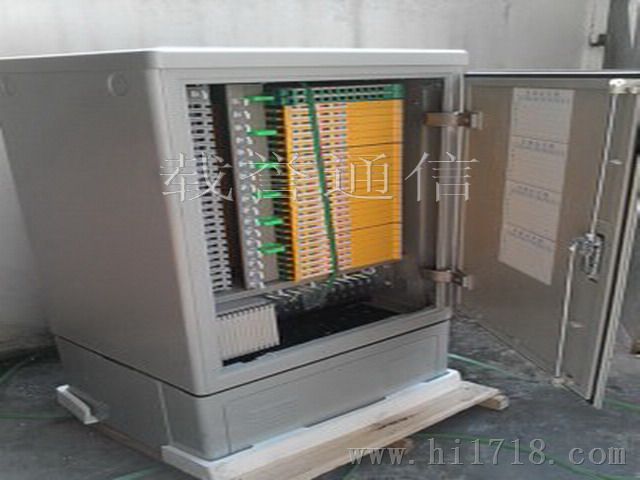

无跳接144芯光缆交接箱

无跳接144芯光缆交接箱

使用条件：

工作温度：-40℃∽+60℃

相对湿度：≤95% （+40℃时）

大气压力：70∽106Kpa

贮运温度：-40℃∽+60℃

防潮防雨防尘防盗符合YD/T988-1998标准

主要技术参数：

插入损耗：1.31,1.55umLD 光源。单模≤0.18dB 多模≤0.30dB

回波损耗：1.31,1.55umLD 光源。单模PC≥45dB UPC≥50dB APC≥60dB

绝缘电阻：≥2×10⁴MΩ/500VDC

耐电压：3KV_DC/1min不击穿，无飞弧

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N

功能要求：

1． 光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2．  光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

   通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

   光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量

   每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
