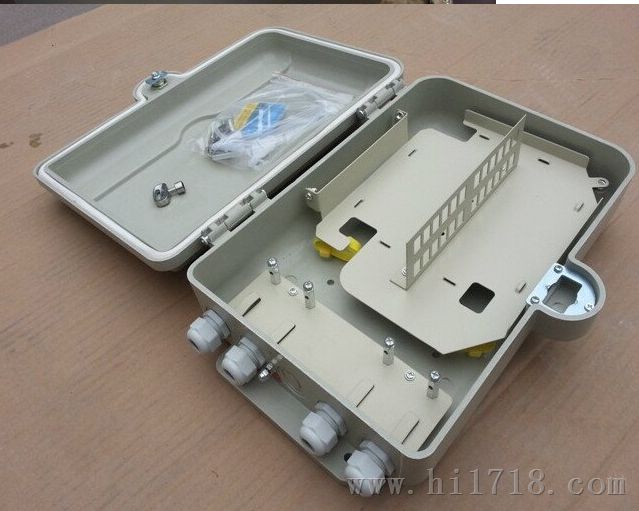

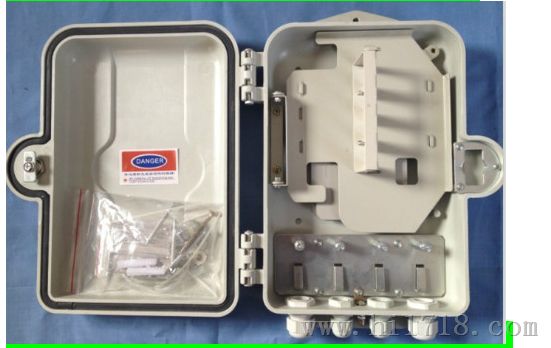

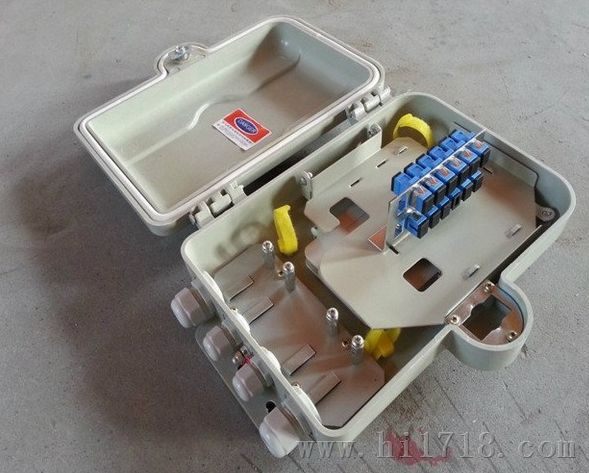

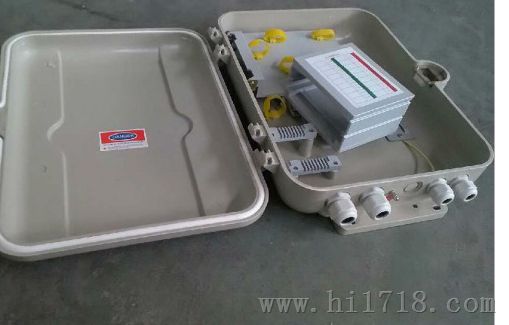

SMC12芯光纤分纤箱

SMC12芯光纤分纤箱

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等，

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

载誉通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：360mm（L）×300mm（W）×58mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。
