海力士存储器

产品参数：



　　品牌： HYNIX/海力士
　　型号： H57V1262GTR-75C
　　封装： TSOP
　　批号： 2010+
　　类型： 存储器
　　产品种类 SDRAM
　　封装-箱体 960/2000

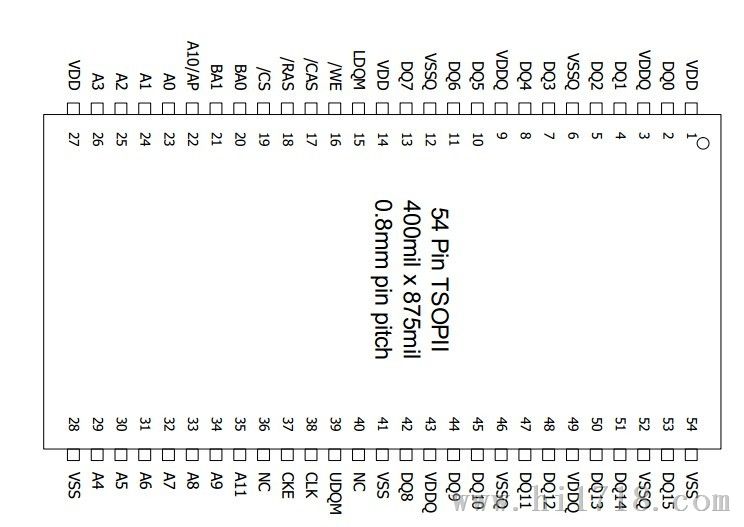

　　封装 TSOP-54
　　组织 8Mx16
　　存储容量 128M
　　最小工作温度 0
　　工作温度 70
　　工作电压 3.3V





影响性能的主要时序参数
　　所谓的影响性能是并不是指SDRAM的带宽，频率与位宽固定后，带宽也就不可更改了。但这是理想的情况，在内存的工作周期内，不可能总处于数据传输的状态，因为要有命令、寻址等必要的过程。但这些操作占用的时间越短，内存工作的效率越高，性能也就越好。
　　非数据传输时间的主要组成部分就是各种延迟与潜伏期。通过上文的讲述，大家应该很明显看出有三个参数对内存的性能影响至关重要，它们是tRCD、CL和tRP.每条正规的内存模组都会在标识上注明这三个参数值，可见它们对性能的敏感性。
　　以内存最主要的操作--读取为例。tRCD决定了行寻址（有效）至列寻址（读/写命令）之间的间隔，CL决定了列寻址到数据进行真正被读取所花费的时间，tRP则决定了相同L-Bank中不同工作行转换的速度。现在可以想象一下读取时可能遇到的几种情况（分析写入操作时不用考虑CL即可）：
　　1.要寻址的行与L-Bank是空闲的。也就是说该L-Bank的所有行是关闭的，此时可直接发送行有效命令，数据读取前的总耗时为tRCD+CL,这种情况我们称之为页命中（PH,Page Hit）。
　　2.要寻址的行正好是前一个操作的工作行，也就是说要寻址的行已经处于选通有效状态，此时可直接发送列寻址命令，数据读取前的总耗时仅为CL,这就是所谓的背靠背（Back to Back）寻址，我们称之为页快速命中（PFH,Page Fast Hit）或页直接命中（PDH,Page Direct Hit）。
　　3.要寻址的行所在的L-Bank中已经有一个行处于活动状态（未关闭），这种现象就被称作寻址冲突，此时就必须要进行预充电来关闭工作行，再对新行发送行有效命令。结果，总耗时就是tRP+tRCD+CL,这种情况我们称之为页错失（PM,Page Miss）。
　　显然，PFH是最理想的寻址情况，PM则是最糟糕的寻址情况。上述三种情况发生的机率各自简称为PHR--PH Rate、PFHR--PFH Rate、PMR--PM Rate.因此，系统设计人员（包括内存与北桥芯片）都尽量想提高PHR与PFHR,同时减少PMR,以达到提高内存工作效率的目的。







　　我公司主要经营SST、ISSI、EXAR、PCT、GLS、三星、现代、联杰牌子的FLASH,8051MCU和SRAM,SDRAM,DDR,网络接口芯片以太网芯片等，其中包含SST89/SST39/SST29/SST28/SST27/SST25/IS61/IS62/IS63/IS42/ST16C/PCT25/PCT26/GLS29/GLS27/GLS37/GLS36/DM等系列产品我公司有价格优势，大量现货，稳定的货源。有需要者请联系或登陆我公司网站，有齐全的PDF可文件下载，详细技术资料等等
　　SDRAM:1Mx16-4Mx16-8Mx16-16Mx16-2Mx32等等
　　NAND  FLASH:16M-32M-64M-128M-256M-512M-1GB-2GB-4GB-8GB-16G等等、
　　SRAM:256K-512K-1M-2M-4M-8M-16M-32M（64x16-256x8-256X16-128x16-512x8-512x16-1024x8-1024x16-2048x8）
　　NOR FLASH:512K-1M-2M-4M-8M-16M-32M-64M
