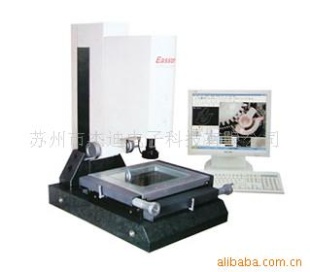

| 二维系列产品（EV 系列 2D 影像测量仪） |
|
| 产品介绍 | 影像测量仪：是一种集光学，精密机械，电子测量于一体的精密长度测量仪器，它通过适当的镜头将需测工件放大相应倍数，调节上下光源，把被放大了的工件图象，传输到电脑，经过电脑软件的一系列功能，达到测量工件的尺寸、逆向工程设计等目的。 |
| 产品型号 | ·EV系列(手动) 2515 (工作台尺寸：250x150mm)
3020 (工作台尺寸：300x200mm)
4030 (工作台尺寸：400x300mm)
·EV系列 (NC) 3020 (工作台尺寸：300x200mm)
4030 (工作台尺寸：400x300mm)
·EV系列 (CNC) 4030 (工作台尺寸：400x300mm)
6050 (工作台尺寸：600x500mm)
|
| 产品特点 | ·采用精密大理石底座，精度高。
·采用高精度线性导轨，精度高，移动轻松平稳。
·工作台使用无牙光杆和摩擦传动，完全没有丝杆传动的背隙问题，灵敏度大大提高。
·光学系统品质优良，影象明亮清晰，CCD分辨率高。
正在测量工件(上图)
|
| 应用领域 | ·各种精密工业如：模具、工具、螺丝、精密五金、精密注塑、齿轮、钟表等作为设计开发、逆向工程设计、品质检验等用途。 |
| 技术规格 | 以3020为例（客户自定型号请电话洽谈）
| 工作台 | 金属台面尺寸： | 460 x 360 mm | | 玻璃台面尺寸： | 339 x 239 mm | | 承重： | 50 KG | | 测量系统 | X轴行程： | 300 mm | | Y轴行程： | 200 mm | | Z轴行程： | 200 mm | | 数据采集： | USB 数据采集卡 | | 数显分辨率： | 0.001 mm | | 测量精度： | 3+L/200 um | | 影像系统 | 摄像机： | 35万像素彩色CCD | | 镜头组： | 光学倍率 0.7-4.5x | | 测量照明： | 上下环形 LED 冷光源 | | 视频处理： | PCI 视频采集卡 | | 仪器参数 | 外形尺寸： | 长宽高：1505x885x1525 mm | | 仪器重量： | 250 KG | | 电源： | 220V AC 50-60HZ | | 软件 | 测量软件： | 怡信 2D 测量软件 | | 操作系统要求： | Windows 2000 + SP3 (简、繁、英) | | Windows XP Home + SP1 (简、繁、英) | | Windows XP Professional + SP1 (简、繁、英) | | 电脑 | 配置： | PIII 级，集成显卡 | |
| 电脑配置 | | | 配置 | 推荐配置 | | CPU | PIII 1.0G | P4 2.0G | | 主板 | Intel 815 | Intel 845 | | 内存 | 256M SDRAM | 256M DDR | | 硬盘 | 100M 以上剩余 | 100M 以上剩余 | | 显卡 |
