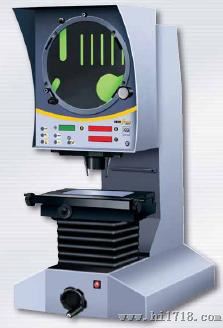

TESA SCOPE II300V轮廓投影仪

价格：: 电议

型号：: SCOPE II300V

品牌/商标：: 瑞士TESA

企业类型：: 制造商

原产地：: 杭州

产品介绍

TESA SCOPE II300V轮廓投影仪

产品说明

专用于表面零件测量，特别适用于微机械零件的测量
垂直照射轮廓投影仪；
测量功能：点、半径、直径、圆弧、角度、线、距离、缝（槽）、垂直度、平行度、预置点、预置直径，自动输入功能等；
300 毫米的360 °旋转投影屏做了消光处理，十字线分划板有30 °，60 °和90 °三种，并带有4 个压图夹；
内置的数字式量角器以度分秒或度的形式显示投影屏的旋转角度；
– 或相对角度显示模式；
轮廓照明光带有绿色滤光器，增强图像的对比度，使得测量更轻松并减少了操作者的人为误差；
可调整的光纤表面照明可对局部补光，以达到完美的轮廓显现；
系统带有<省电>模式，当仪器持续几分钟不使用时会自动关断照明灯，使得灯泡寿命延长5 倍；
镜头为卡口螺口，一拧即可快速更换；
测量台可横向和纵向移动，并配备有分辨率达0.001 mm 的增量式玻璃光栅的位移测量系统；
量程：
–200 x 100 标准型；
–300 x 150 "Plus"型；
–X 轴配有离合器装置，松开时可快速移动工作台；
–X 轴位移的旋转手柄同时适合习惯于左手或右手操作者，非常人性化；
–工件重量可达20 kg也不影响精度；
记录本架在侧面；
精度：一个坐标方向:(4.5 +L/40)μ m≤8 μ m (L 单位为mm) ；
图像精度：轮廓照明:±0.05 %；表面照明:±0.10 %；
操作温度：19°C-21°C(保证精度) ；
储存温度：10°C-40°C；
重量：110 kg。

型号	订货代号	测量工作台		控制面板
		X=200mm	X=300mm	TS100	TS300	TS300-E
		Y=100mm	Y=150mm	TS100	TS300	TS300-E
TESA-SCOPE II 300V	06830041	●	1	●	1	1
	06830042	●	1	1	●	1
	06830043	●	1	1	1	●
TESA-SCOPE II 300V PLUS	06830044	1	●	●	1	1
	06830045	1	●	1	●	1
	06830046	1	●	1	1	●

放大物镜/Objectives

放大倍数 Magnifications	10 X	20 X	25 X	31.25 X	50 X	100 X
订货号 Order Number	06860001	06860002	06860003	06860004	06860005	06860006
测量范围 Measuring span	30mm	15mm	12mm	9.6mm	6mm	3mm
工作距离 Working distance(W)	80mm	82mm	70mm	56mm	53mm	43mm
高度 Max. Height(H)	83mm	83mm	83mm	83mm	83mm	83mm
工件直径 Max. Diameter(D)	166mm	166mm	166mm	166mm	166mm	166mm
物镜长度 Objective length(C)	37mm	35mm	47mm	61mm	64mm	74mm

TS-100控制面板
X/Y轴数字显示；
分辨率0.001 mm；
公英制单位转换；
X/Y轴读数可分别置零；
和相对测量模式；
X/Y轴线性补偿；
轮廓和表面照明控制；
RS232数字输出。
测量功能：
直径测量（求3个点以上，最多10个点的平均直径）；
半径测量（求3个点以上，最多10个点的平均直径）；
距离测量（两个弧或直径的中心距）；
测量点数据自动输入功能。

新型TS300或TS300-E处理器
采用TESA REFLEX软件，便于使用并具备良好的可靠性；
几何特征包括：点、线、圆；
构造特征：交叉、圆孔、线；
通过RS232数字接口进行结果和报告的输出。
