外层金板AOI光学扫描检测设备
- 价 格：
- 电议
- 型 号：
- CamMaster 8K –X8
- 品牌/商标：
- 伟群
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 东莞

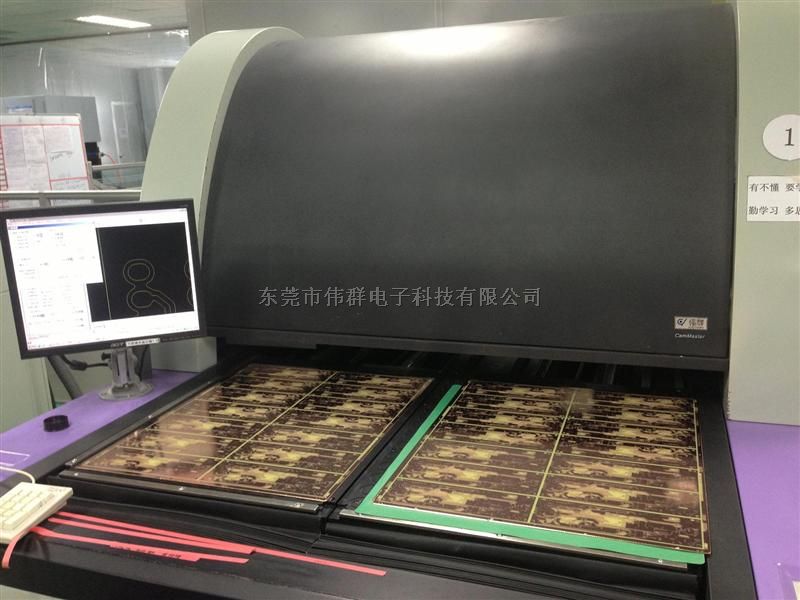

外层金板AOI光学扫描检测设备
东莞市伟群电子科技有限公司2013年推出全新一代AOI自动光学检测仪(PCB光学检测设备)，设备采用日本进口高速高分辨率扫描CCD相机及图形图像采集处理卡,机械传动X,Y,Z采用日本技术Servo drive system及精密螺杆丝杆系统，定位系统采用高速高精度运动控制卡+伺服系统定位，定位精度5um,处理软件采用全新轮廓算法AOI system softwareV5.0及多机并行处理，光源系统采用光纤聚集反射式超高功率白光LED发光管，CAM资料支持CERBER RS-274X格式，更稳定更高效。主要针对高精密PCB线路板生产厂家，能有效提高PCB高精密线路板生产品质及良品率。
PCB缺陷不良检测范围：
开路，短路，毛刺，缺口，多铜，蚀刻不干净，过度蚀刻，砂孔，渗渡，夹膜，退锡不良，自动曝光时间，曝光不良，退膜不净，干膜擦花，线路擦花，内开内短，微开微短，铜缸碳处理，镀厚铜，线路狗牙，厚铜电镀板，线圈板检测，线路压痕，线路压伤，线路氧化等。
技术参数与性能：
性能介绍 | CamMaster 8K 双台面（X8主机） | CamMaster-VRS（复检机） |
设备尺寸 | L2150mm X W1520mm X H1700mm | L1760mm X W1400mm X H1350mm |
设备重量 | 1700KG | 400KG |
工作电力 | 三相380VAC±10V 7KW | 单相220V±10V 3KW |
CAM资料 | GERBER RS-274X格式 | GERBER RS-274X格式 |
测试能力 | 线宽线距2mil以上；最小缺陷诊断3 pixels | |
扫描时间(面/小时)18"x24" | 线宽/线距 5mil及以上 扫描时间 15sec， 上/下板时间为0 测试产能 240面/小时 | |
台面尺寸 | 21.4″×28″（545×720mm） | 26″×28″（660×711mm） |
测试面积 | 21″×27″（535×700mm） | 24″×26″（610×660mm） |
检验材料 | 内层板、外层板、镀金板、干(湿)膜显影板 | 内层板、外层板、镀金板、干(湿)膜显影板 |
