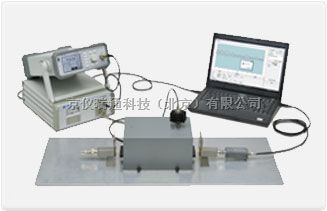

射频传导抗扰度测试系统PMM 6000S

PMM射频传导抗扰度测试系统PMM 6000S

系统依据多种公认的国际标准， 全自动进行抗扰度测试 .

基本配置即可为大多数测试要求提供低成本的解决方案 .

系统可充分扩展，满足未来的标准变化。系统支持多种型号的信号发生器、功率计、 CDN 和电磁钳等 .

基本型号 6000S/10 允许用户使用标准 CDN M3/16A 注入 10V 电平。 PMM 还提供各种 CDN ，从 M1 到 M5 ，提供 100 A 或更高电流 。

对于信号，我们可提供用于屏蔽线缆的 CDN (CDN-S 系列 ), 非平衡信号 (CDN-F 系列 ) 或电话线 (CDN-T 系列 ).

对于多束电源线和线缆测试要求， 您可以加上 注入探头 , 功率计 , 监控探头以提供全自动测试的解决方案 .

6000S/10 系统包括连接线缆， 1 、 3 、 10V 的校准因子以及软件。

功能强大的软件

此软件可允许用户对系统进行校准 ( 使用 CDN, 注入钳或注入探头 ), 可 根据 EN61000-4-6 标准或用户自定义的测试设置进行测试 . 使用操作简便的软件和少数按键，可以根据您严格的要求方便的设置系统。

所有设置的参数都可以被保存在一个文件中，并可在今后根据需要随时调出 软件允许用户选择适当的信号发生器 (GP-IB 或 RS232) 并检查是否正常工作 .PMM 6600 功率计带有其他品牌设备的驱动程序。 软件允许用户为每一种 CDN 或使用的电磁钳分配一个单独的名字，也可以在不同的电平上绘制出连接后的校准曲线 .

单机状态使用

所有的校准曲线都可以被传到 PMM 3010 信号发生器内存里，可通过面板按键调出设置，无需使用电脑就可以运行测试 .

所有在电脑上设置的参数 , 包括 注释 都被传到 PMM3010 里。 在这种运作模式下，用户可以开始、停止、暂停或继续测试，同时可以修改运行参数。

设置

“设置”菜单可以让用户执行测试、校准、使用调制、或使用多种扫描模式

断点

有时候，必须要切换 CDN 或放大器，或在特殊的频率测试。 断点 功能可以让用户插入五个断点频率

分段扫描

这一点在整改测试的时候非常有用。您可以任意设置多个扫描的频率段，而且每个频率段可以独立定义参数

校准

PMM SW-06 软件可以对每一个设备创建单独的校准表格 。使用可选的 PMM 校准工具，运行程序变得更加简单、快速、准确

PMM 可提供两种不同的校准工具，一种<
