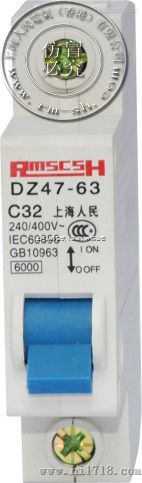

小型断路器DZ47-63 63A

小型断路器DZ47-63 63A

DZ47(C45-)小型断路器（空气开关）

一．用途

DZ47-63(C45-63)小型断路器（以下简称断路器(空气开关））主要用于交流50Hz/60Hz,额定电压至400V，电流至63A的电气线路及设备的过载和短路保护中，亦可用于作为线路不频繁转换之用。

目前我公司生产的小型断路器电流可达125A,63A以上的电流安排有80A、100A、125A.

小型断路器又分为C型和D型，一般家用为C型断路器，动力系统中选用D型断路器。

二．产品型号及含义

三．产品分类

按极数分类有：

单极（1P)断路器(空气开关）

DZ47-63/1P 6A,DZ47-63/1P10A,DZ47-63/1P 16A,DZ47-63/1P 25A,DZ47-63/1P 32A,DZ47-63/1P 40A,DZ47-63/1P50A,DZ47-63/1P 63A,DZ47-63/1P 80A,DZ47-63/1P 100A.

二极（2P)断路器(空气开关）

DZ47-63/2P 6A,DZ47-63/2P10A,DZ47-63/2P 16A,DZ47-63/2P 25A,DZ47-63/2P 32A,DZ47-63/2P 40A,DZ47-63/2P50A,DZ47-63/2P 63A,DZ47-63/2P 80A,DZ47-63/2P 100A.

三级（3P)断路器(空气开关）

DZ47-63/3P 6A,DZ47-63/3P10A,DZ47-63/3P 16A,DZ47-63/3P 25A,DZ47-63/3P 32A,DZ47-63/3P 40A,DZ47-63/3P50A,DZ47-63/3P 63A,DZ47-63/3P 80A,DZ47-63/3P 100A.

四极（4P)断路器(空气开关）

DZ47-63/4P 6A,DZ47-63/4P10A,DZ47-63/4P 16A,DZ47-63/4P 25A,DZ47-63/4P 32A,DZ47-63/4P 40A,DZ47-63/4P50A,DZ47-63/4P 63A,DZ47-63/4P 80A,DZ47-63/4P 100A.

按额定电流分：

6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A。

额定工作电压单极为230V/400V,二极、三级、四级为400V.

按瞬时脱扣电流分C型和D型。

四．正常使用条件

周围空气温度不低于-5度，不高于+40度，日平均值不超过+35度。

安装地点海拔高度不超过2000米。

大气相对湿度，在温度+40度时不超过50%，在较低温度时可以有较高湿度，如最湿月平均温度不超过+25度时，月平均相对温度不超过90%，并允许由于温度变化发送在产品表面的凝露。

断路器(空气开关）使用地点的等级污染等级为2级。

断路器采用TH35-7.5型钢安装导轨安装。

断路器的安装类别通常为II、III类。

断路器按正常工作位置安装，安装面与垂直面的斜度不大于正负5度。

断路器接线方法，用螺钉压紧接线。

断路器具有隔离功能。
