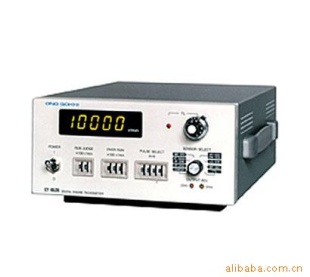

ONOSOKKI CT-6520 发动机转速表

ONOSOKKI  CT-6520  发动机转速表简介：

用CT-6520能直接读出0.5～199.5P/R的r/min转速脉冲信号。模拟输出可用来接笔式记录仪或其它指示器，供用户掌握测量或试验的总体趋向。电路设计上，采用了独特的方法将输入信号倍频，形成一定的脉冲序列后再转换成模拟量，使仪器的抗干扰性大为增强，从而实现了高精度的测量。

ONOSOKKI  CT-6520  发动机转速表特点:

1、对转速很低的脉冲信号，也能直接读出其 r/min 的值；

2、采用大型 LED 显示；

3、数字输出、模拟输出和脉冲输出为标准配置；

4、采用交直两用电源。

ONOSOKKI  CT-6520  发动机转速表技术参数：

型 号：CT-6520

适配传感器：IP-292、IP-296、IP-3000、VP-202、VP-201、OM-200、MP-910、MP-981、LG-916、带TTL电平输出。

测量范围：400 ～ 20,000 r/min

输入脉冲频率选择：0.5～199.5P/R: 根据传感不同，频率间隔可从0.5P/R 档起任意选择

显示方式：5位LED显示(绿色)(但显示值不超过20,000 r/min)

测量时间：1 秒

显示精度：±0.02 ％ / F.S.、F.S.±1计数以内(400～20,000 r/min)

输入端子：BNC 插座及 R03-PB6M 接插件

脉冲输出：1P/R、60P/R(与输入信号不同步)，以及输入信号的整形波输出(BNC插座、TTL电平)

数字输出：5位 BCD 码输出、TTL电平 (适配接插件57-30500)

模拟输出：电压输出：0～10 V / 0～20,000 r/min，负载阻抗大于 1kΩ(标准配置)

电流输出：0～20 mA / 0～20,000 r/min，负载阻抗小于 100Ω(选购件，需改造)(注)电压输出或电流输出，只能两者选一，不能同时兼得。 (适配接插件BNC)

输出控制触点：发动机启动：1～99 × 100 r/min

发动机过速：1～199 × 100 r/min

判别时间间隔：每隔100ms判断一次

传感器用电源：DC 12 V ± 0.6 V(100 mA)

重 量：约 3 kg

使用温度范围：0 ～ ＋40℃

使用电源：AC100V～240V±10％ 50/60 Hz 30W、DC11～15V　25W；电流出力 0 ～ 20 mA/ 0 ～ 20,000 r/min； 电圧出力 0 ～ 2 V/ 0 ～ 20,000 r/min
