CTS-9006便携式超声探伤仪
- 价 格：
- 电议
- 型 号：
- CTS-9006
- 品牌/商标：
- SIUI
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 山东济宁

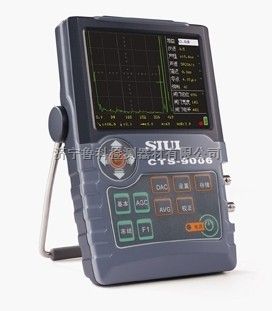

CTS-9006便携式超声探伤仪
一、CTS-9006便携式超声探伤仪 产品简介
该产品采样速率240MHz，测量分辨率0.1mm 工作频率范围0.5～10MHz，灵敏度余量高达65dB 20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷波，探伤更高效 AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线 DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便 宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏，细节一览无遗 3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求 存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求。
二、CTS-9006便携式超声探伤仪 技术指标
衰减器误差 | dB | 每12dB ±1dB |
垂直线性误差 | % | ≤3 |
动态范围 | dB | ≥30 |
探伤灵敏度余量 | dB | ≥60（2.5Z20N探头） |
薄板分辨力 | mm | ≤3（5C10N 探头） |
远区分辨力 | dB | ≥26 |
水平线性误差 | % | ≤0.5 |
电噪声电平 | % | ≤10（1~4MHz） |
工作频率范围 | MHz | 0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二档可选 |
脉冲重复频率 | Hz | 分10档可调（20 ~ 500Hz可调， 但受探测范围、材料声速、脉冲移位、探头零点等限制） |
薄板分辨力 | mm | ≤3（5C10N 探头） |
探测范围 | mm | 0 ~ 13000（钢纵波） |
脉冲移位 | mm | -10 ~ 1000（钢纵波） |
探头零点 | μs | 0 ~ 200 |
材料声速 | m/s | 400 ~ 9999 |
阻尼 | | 低 / 高 |
抑制 | % | 0 ~ 80 |
检波方式
|
