金属管浮子流量计

型号规格与技术参数 型 号 测量范围 准确度等级 允许被测流体状态 水（20℃） 空 气 20℃，101325Pa 温 度 （℃） 压 力 （MPa） LZB-4DK LZB-4DKF （0.4～4）ml/min （0.6～6）ml/min （1～10）ml/min （1.6～16）ml/min （2.5～25）ml/min （4～40）ml/min （6～60）ml/min （10～100）ml/min （16～160）ml/min （25～250）ml/min （40～400）ml/min （60～600）ml/min 4 <120 ≤1.0 （6～60）ml/min （10～100）ml/min （16～160）ml/min （25～250）ml/min （40～400）ml/min （0.1～1）ml/min （0.16～1.6）ml/min （0.3～3）L/min （0.6～6）L/min （0.7～7）L/min 2.5 LZB-6DK LZB-6DKF （40～400）L/min （60～600）L/min （0.1～1）L/min （0.7～7）L/min （1～10）L/min （1.5～15）L/min LZJ-10DK LZJ-10DKF （0.1～1）L/min （0.16～1.6）L/min （3～30）L/min （5～45）L/min 注：特殊流量测量范围，请另外说明。   接触测量流体的零部件材质 型 号 零部件材料 浮 子 基 座 止 档 密封圈及垫片 针 阀 LZB-（）DK 玛瑙或1Cr18Ni9Ti 不锈钢 HPb59-1 黄铜 尼 龙 橡胶 1Cr18Ni9Ti 不锈钢 LZB-（）DKF 1Cr18Ni9Ti 不锈钢 氟塑料 氟橡胶或耐溶剂橡胶 注：316 或316L 材质可以定做。

医用高压氧舱玻璃转子流量计     医用高压氧舱玻璃转子流量计是与医疗器械高压氧舱配套的氧气流量调节监测仪表，用来直接测量非脉动氧气 的流量，具有外形美观、安装方便、直接指示、使用可靠等特点，可与各种型号、规格的医用高压氧舱配套。 流量计分有LZB-6DK、LZJ-10两种型号。 型 号 测量流体 流量范围 （20 ℃0.3MPa ） 允许被测流体状况 准确度等级 温度 压力 LZB - 6DK O 2 （100 ～1000）L/h 120 ℃ 1.0MPa 2.5 LZJ - 10 （100 ～1000）L/h （20℃ 0.4MPa）

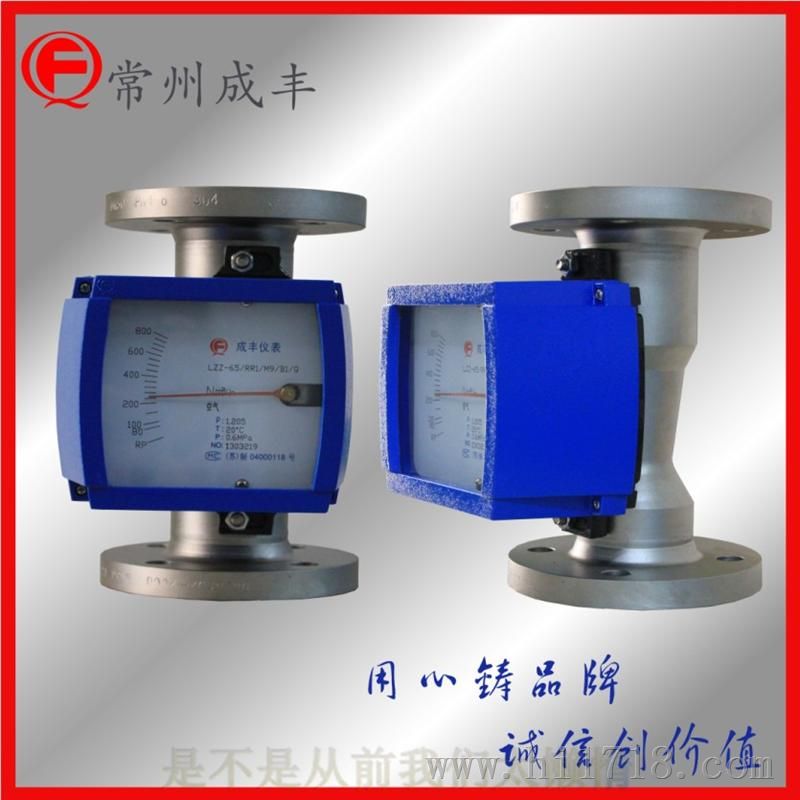

　　标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
　　口径：DN25
　　类型：就地型
　　测量管材质：304不锈钢，316（L）不锈钢，可选PVDF或F46衬里
　　流量可选：
　　测液体的：100-1000L/h   160-1600L/h   250-2500L/h
　　400- 4000L/h
　　测气体的：3-30m3/h  4.5-45m3/h  7-70m3/h  11-110m3/h
　　本流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积， 随着流量大小的变化，浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。
     在M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上。

特点：

1.全金属结构，坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以方便的增加气体阻尼装置和磁过滤器。
6.保温或伴热夹套。
7.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。







M9指示器  1. 在指示器中采用一对耦合磁钢完成流量指示和电信号转换。2. 采用型的ESK型信号变送器，可兼有HART协议通讯功能。3. 可在就地流量指示型仪表内选择安装：  （1） 带4-20mA非线性输出并无滞后的ESK型信号变送器；  （2） 上、下限报警开关。 M8指示器    M8指示器的壳体为金属壳体，内置CPD型智能线路板，本安防爆结构设计，防爆标志iaⅡCT5，改指示器既有单独的机械指针指示瞬时流量，还有物位液晶数字显示瞬时流量及八位数字显示累计流量，并配有按键操作、人机交互界面，还可输出4-20mA电流信号，上、下限报警等多种信号。     M8指示器的上、下限报警方式与M9指示器不同，改指示器报警采用电器输出方式，采用键盘操作方式，方便灵活，准确可靠，并且有掉电保护功能，还具有逻辑功能，开/闭点即上/下限不用跳线即可在软件中设定报警输出，可通过中间继电器或安全栅直接与PLC连接。    M8指示器具有设定功能，数据备份、数据恢复及掉电保护功能，另外在不是二线制供电方式下，还可选液晶背光显示功能。    M8指示器还可实现电池供电，它采用一节高能锂电池3.6V  7.5AH供电方式，可连续工作三年以上，在液晶显示屏右下角有一电量显示条，可提醒用户及时更换电池，另外电池在-10℃~+45℃范围内效率，放电稳定，工作时间延长。 产品选型编码
