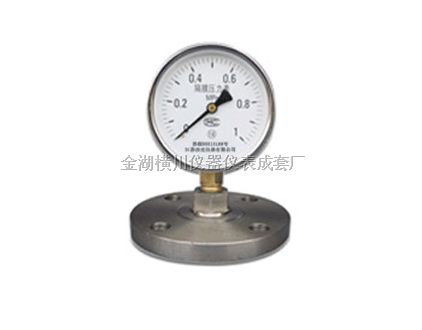

法兰式隔膜压力表

 YM系列法兰式隔膜压力表是由一个不同类型的通用压力表与一个具有特定要求的连接体和隔膜隔离体组成的隔离器配接而成。广泛应用于染化、制碱、石油化工、化纤、日用化工、制药、钢铁、食品等行业的生产过程。测量气体、液体、粘度较大的酸性、碱性、醛化、氯气或氯化物及含有固态浮游物等腐蚀性较强的介质压力。
隔膜式压力表构成示意图

　当测量介质的压力作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，压力表白测压系统形成的压力就近于测量介质的压力。
主要技术指标
 　隔膜表的温度特性：由于隔膜表系统由填充了密封液作为传递压力的及至，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜钢度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定部大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
隔膜表液位差：尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会差生如图所示的液位差的影响量△P。
隔膜表的耐蚀型：隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。
隔膜材料：0Cr17Ni12Mo(316)；蒙乃尔合金（Cu30Ni70）；哈式合金（H276C）；钽（Ta）及聚四氟乙烯（PTFE）。
法兰材料：不锈钢0Cr17Ni12Mo(316)；不锈钢内衬聚四氟乙烯（或约定要求）
密封圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
法兰的选择：现根据GB（中国）、HGJ（化工部）、DIN（德国）、JIS（日本）、ANSI（美国）等法兰标准以及实际使用情况编制成常用法兰系列标准。供用户选用。也可以接受用户其他规格的特殊订货。
密封液的选择：为保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液
