热电偶补偿导线
- 价 格：
- 电议
- 型 号：
- KC SC KX BC EX NC JX
- 品牌/商标：
- 鑫瑞
- 企业类型：
- 制造商
- 新旧程度：
- 全新
产品介绍

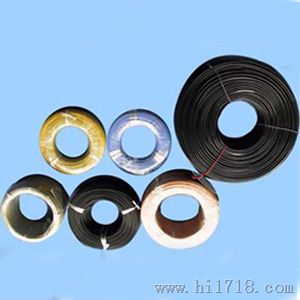

热电偶补偿导线
热电偶补偿导线在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
□ 主要技术指标| 品 种 特 性 | 补偿型 | 延伸型 | WC3/25 | WC5/26 | |||||||
| SC | KC、NC | KX、NX | EX | JX | TX | ||||||
| 配用热电偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
| 材质和颜色 | 正极 | 材质 | 铜 | 铜 | 镍铬 | 镍铬 | 铁 | 铜 | 铜 | 钴铁 | |
| 颜色 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | |||
| 负极 | 材质 | 铜镍 | 铜镍 | 镍硅 | 铜镍 | 铜镍 | 铜镍 | 铜镍 | 钴镍 | ||
| 颜色 | 绿 | 蓝 | 黑 | 棕 | 紫 | 白 | 黄 | 橙 | |||
| 允差mV | A级 (精密级) | 100℃ | ±0.023 (3℃) | ±0.063 (1.5℃) | ±0.063 (1.5℃) | ±0.102 (1.5℃) | ±0.081 (1.5℃) | ±0.023 (1.5℃) | |||
| 200℃ | ±0.060 (1.5℃) | ±0.111 (1.5℃) | ±0.083 (1.5℃) | ±0.027 (0.5℃) | |||||||
| B级 (普通级) | 100℃ | ±0.037 (5℃) | ±0.105 (2.5℃) | ±0.105 (2.5℃) | ±0.170 (2.5℃) | ±0.135 (2.5℃) | ±0.047 (1.0℃) | ±0.048 (3.0℃) | ±0.051 (3.0℃) | ||
| 200℃ | ±0.057(5℃) | ±0.100 (2.5℃) | ±0.183 (2.5℃) | ±0.138 (2.5℃) | ±0.053 (1.0℃) | ±0.080 (5.0℃) | ±0.085 (5.0℃) | ||||
| 往复电阻 | 20℃时长度为1m， 截面积为1mm2 | ＜0.1Ω | ＜0.8Ω | ＜1.5Ω | ＜1.5Ω | ＜0.8Ω | ＜0.8Ω | ||||
| 线芯标称截面积mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
| 线芯股数 (多股用R表示) | 1，7，19 | ||||||||||
| 绝缘层、护 层材料和使 用温度 | G (一般用) | V.V，-20～70℃和-20～100℃； | |||||||||
| H (耐热用) | B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃ | ||||||||||
□ 补偿导线的结构特征及使用温度
| 绝缘层及护套 | 使用温度 | |||||
| 材 料 | 符号 | |||||
| 聚氯乙烯 | V | -20～100℃ | ||||
| 无碱玻璃丝 | B | -25～200℃ | ||||
| 聚四氟乙烯 | F | -25～200℃ | ||||
| 结构示意 | ||||||
| 护 套 | 绝缘层 | 合金丝 | 护 套 | 屏蔽层 | 绝缘层 | 合金丝 |
