SC补偿导线
- 价 格：
- 电议
- 型 号：
- SC
- 品牌/商标：
- 鑫瑞
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏
产品介绍

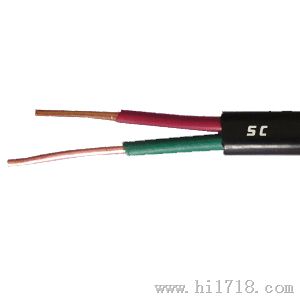

SC补偿导线
SC补偿导线在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
SC补偿导线的结构特征及使用温度
绝缘层及护套 | 使用温度 | |||||
材 料 | 符号 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
无碱玻璃丝 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
结构示意 | ||||||
护 套 | 绝缘层 | 合金丝 | 护 套 | 屏蔽层 | 绝缘层 | 合金丝 |
补偿导线绝缘颜色标志表
型号 | SC | KC | KC1 | KX | EX | JK | TX |
正极 | 红 | 红 | 红 | 红 | 红 | 红 | 红 |
负极 | 绿 | 蓝 | 湖蓝 | 黑 | 棕 | 紫 | 白 |
SC补偿导线产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
SC补偿导线使用特性
1． 导体工作温度：耐热级：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度： 聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径： 非铠装电缆最小为外径的6倍
铜带或钢带铠装点缆最小为电缆外径的12倍
氟塑料绝缘和护套最小为电缆外径的10倍
