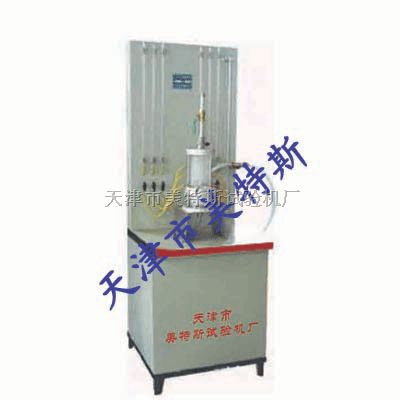

TSY-15土工合成材料於堵试验仪

适用于土工合成材料滤层试验，测定一定水流条件下土与土工织

物系统及其交界面上的渗透系数和渗透比，以及测定土工织物含泥

量，以判断土工合成材料作为某种土的滤层，是否会产生不允许的淤

堵。淤堵试验渗透夹具两边采用合金材料，中间采用有机材料，密封

性能好，装、卸试样方便、快速。

二、[符合标准]：

JTG E50 T1145，SL/T 235-1999等。

三、[技术参数]：

1、   试验筒内径                 Ф100mm

2、 土样厚度                   100mm

3、  筛网孔径                   6mm

4、 测试管内径                 3mm

5、    测压板分度值               1mm

6、  电源                       220V, 50Hz

7、 外形尺寸                  650×750×1900mm（L×W×H）

8、 重量                       125Kg

四、试验步骤:

1、取样：按本规程T1101—2006的规定取样。

2、试样数量及尺寸：试样尺寸应与渗透仪尺寸相适应；试样数量根据实试验组合和设计滤层中的织物的层数而定。

3、试验前称量土工织物试样的质量，精确至0.01g。

4、土料：将土料风干后进行筛分，剔出粒径大于5mm的颗粒。

5、试验用水：试验应用脱气水，水温宜比室温高3°C—4°C。

6、将织物试样和筛网一起放在夹持装置内，并密封好。

7、装入土样，土样高为100mm。对于松土样，可用漏斗将风干土倒入渗透仪内整平即可；对于密实土样，应分层击实要求的密度。装样过程中应防止测压管的进口被堵塞。

8、饱和土样。有排水口管进水，使水由试样底部缓慢流入，可控制进水水头小于25mm，直至水位上升到土样顶面一定高度，始可从进水管注水，并使整个容器内充满水（为加速土样饱和，可采用真空泵抽气法。）

9、调节水位：使水力梯度i达1.0，观察测压管内的水位变化。

10、当全部测压管读数达到稳定后，将上游进水容器保持常水头，打开出水口阀门，水流通过试样进行渗流。

11、每小时测读一次测压管水位和渗水量，同时记录渗水时间和水温，连续测读24h。如读数尚未安全稳定，可适当延迟测读时间，直至稳定为止。

12、当i=1.0时的试验结束后，调整水力梯度i。分别对该试样进行i=2.5、i=4.0及
