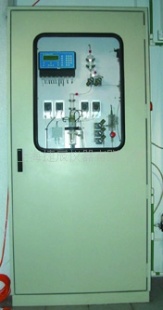

在线高锰酸盐指数分析仪K301 CODMn A

技术特性

•  在线监测分析

•  自动清洗和标定

•  自动性能检查

•  维护简便

•  标准模块化结构

•  远程清洗功能

•  远程时间设置功能，可根据需要任意设定监测频率

•  仪器状态远程显示功能

•  远程设置仪器参数

•  远程标定并记录标定的状态

COD 分析仪非连续测量，如 1 小时测量一次。分析仪可以自动清洗，自动标定， 标定周期可设置（机器默认值： 每 24 小时为一个标定周期），建议用户使用连续标定操作。

通过专用软件，用户可利用 RS485 接口通过电话通讯网络在中央控制室对现场的分析仪进行远程控制，内容包括分析仪的标定、开关以及分析仪中央控制器 Anacon2000 的调节（开关、标定、错误诊断、功能检查等）。

原理高锰酸盐氧化法， ORP 终点判定

量程0 － 20mg/l O 2 （其他量程可选）

精度+/- 5%FS

再现性+/- 2%FS

分辨率0.1mg/l

输出0/4 － 20mA ，电流绝缘

显示数字式 LCD 显示

通讯接口RS485

控制2 个设置点及 1 个警报 (3 个继电器 )

分析仪结构及连接管路

箱体

材料 ：专用金属 外壳

尺寸： 1,500 × 1,000 × 500mm( 高×宽×深 )

可锁式面板（右向开关）并配有机玻璃窗 800 x620mm ( 高×宽 )

箱体颜色：灰（ RAL7032 ）

密封防护箱体并具有防潮功能，防护等级 IP65

管路

被测水进水管： 10mm(DN10) ，带手动阀

被测水排水管： 15mm(DN15)

去离子水（过程用水）进水： 10mm(DN10) ，带手动阀

冷却水进水： 10mm(DN10) ，带手动阀

冷却水出水： 10mm(DN10)

废水出水管： 15mm(DN15)

废水溢出管： 10mm(DN10)

排风管： 25mm(DN25)

主要设备

测试水样进水、出水，冷却水进水、出水及废水出水的导管连接

进样 / 溢流装置，标准溶液的容器，缺水感应器，已测水样的剂量容器

加热和反应容器，密封式，材质为玻璃， PVDF 盖，不锈钢外壳，玻璃逆流冷凝器；去除氯气的过滤器，溢流出水，管道出水，电磁搅拌器， 24V AC ；恒温控制加热器， 125W ， 220V ， AC ，温度传感器 Pt-100 用于加热器控制，用于加化学试剂的玻璃喷射器，确定终点的 ORP 测量

手动阀，电磁阀

仪器故障自动报警、异常值自动报警及试剂液位报警

3 个试剂容器，聚丙烯制，体积 10L ，具水平切换功能

4 个精确进给泵，即步动发动机带动的蠕动泵， 24V DC

加热和反应器的清洗装置，逆流冷凝器和测试水样进水容器

送风机 220V AC ，对完全湿润部分通风，从过滤器处排出

所需的电缆、导管、托架、支架和配件等设备

密封防护箱体并具有防潮功能

主体电源 220V AC 和所需电力供应和保险设备
