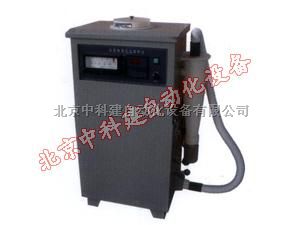

水泥负压筛析仪

负压筛析仪技术参数：

1、 筛析测试细度： 80 u m
2、筛析自控时间： 2min
3、工作负压可调范围：一4000――6000Pa
4、喷嘴转速： 30±2r／min
5、喷嘴口与筛网距离： 2―8mm
6、 加入水泥试样： 25g
7、电源电压：―220V
8、功耗： 700w
9、工作噪音：≤75dB
10、 外形尺寸： 540×400×1000mm
11、净重： 40Kg
结构原理：
负压筛析仪主要由箱体、筛座、桶式吸尘器装置和数显时间控制器等组成。筛座内装有同步电机、唤嘴、硬管等，上面安放试验筛及筛盖。硬管下端以软管与旋风筒进气口相接，另外还有小口用软管接在负压表上。桶式吸尘器作为负压源，吸口接在旋风筒出气口上，其电机可经面板上的调压旋钮进行无级调速，以便随时改变仪器的工作负压。风吸尘装置由旋风筒和收尘瓶组成，旋风简口的配置大大提高了收尘效率，使95％的水泥粉尘落入收尘瓶，从而减少了吸尘器的清灰次数。数显时间控制器由数显屏和定时器构成，一方面将工作时间显示出来，另一方面使仪器能在工作2分钟后自动停下来。负压筛析启动后，吸尘器和同步电机开始工作，使得筛座内保持在负压状态下，试验筛上面的持测水泥细粉在喷嘴喷出的气流的作用下变为动态，其个粒径小于筛网孔径的细粉在负压吸引下通过试验筛被吸走，而粒径大于筛网的细粉则留在试验筛上，从而完成了筛分，满足了GB1345―91规定的试验要求
