维勃稠度仪

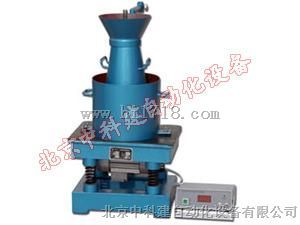

HVA-BR型混凝土维勃稠度仪：
主要用于集料粒径不大于40mm ，维勃稠度值在5-30 秒之间的干硬性混凝土的测定。
混凝土维勃稠度仪主要技术参数：
振动台空载振幅（含容器）              0.5mm
振动台频率                             50Hz
VB实验时压重                           2750g±20g
VC实验时压重                           7500g±50g
改进VC实验时压重                       8700g±50g
坍落度筒（顶部直径×底部直径×高） φ100×φ200×300mm
电源功率                               380V、50Hz、250W
净重                                   ≈30kg
混凝土维勃稠度仪构造与性能：
 容器：由钢板制成内径为240±3 mm，高200±2 mm、壁厚3 mm、底厚7.5 mm。两侧设有受柄。底部可固定在振动台上，其固定应牢固可靠。 容器的内壁与底面应垂直，其垂直度误差不应大于1.0 mm；容器的内表面应光滑、平整、无凹凸、无刻痕。
坍落度筒：除两侧无脚踏板外，其余要求均与JG 3021中坍落度筒要求相同。
圆盘：直径为230±2 mm，厚度10±2 mm。 圆盘要求透明（可视性良好）、平整，其平面度误差不应大于0.30 mm。
 旋转架：旋转架安装在支柱上，用十字凹槽或其他可靠方法来固定方向，旋转架的一侧安装有套筒、测杆、荷重块和圆盘等；另一侧安设漏斗、测杆穿过套筒垂直滑动，并可用螺丝固定位置。  滑动部分由测杆、圆盘及荷重块组成，其总质量为2750±50g。
 当旋转架转动到漏斗就位后，漏斗的轴线与容器的轴线应重合，其同轴度误差不应大于3.0 mm；当转动到圆盘就位后，测杆的轴线与容器的轴线应重合，其同轴度误差不应大于2.0 mm。  测杆与圆盘工作面应垂直，其垂直度误差不应大于1.0 mm。     测杆表面应光滑、平直。在套筒内滑动应灵活，并具有最小分度为1.0 mm的刻度标尺，可测读混凝土坍落度。将圆盘置于坍落度筒上端时，刻度标尺应在零刻度线上。
振动台：台面长度为380±5 mm、宽260±5 mm，支承在4个减振弹簧上。 振动台应为定向垂直振动，频率为50±3Hz，在装有空容器时，台面各点的振幅为0.5±0.5 mm，水平振幅应小于0.15mm。
