SJ5200 螺纹检测仪

一、SJ5200螺纹综合测量机 产品介绍

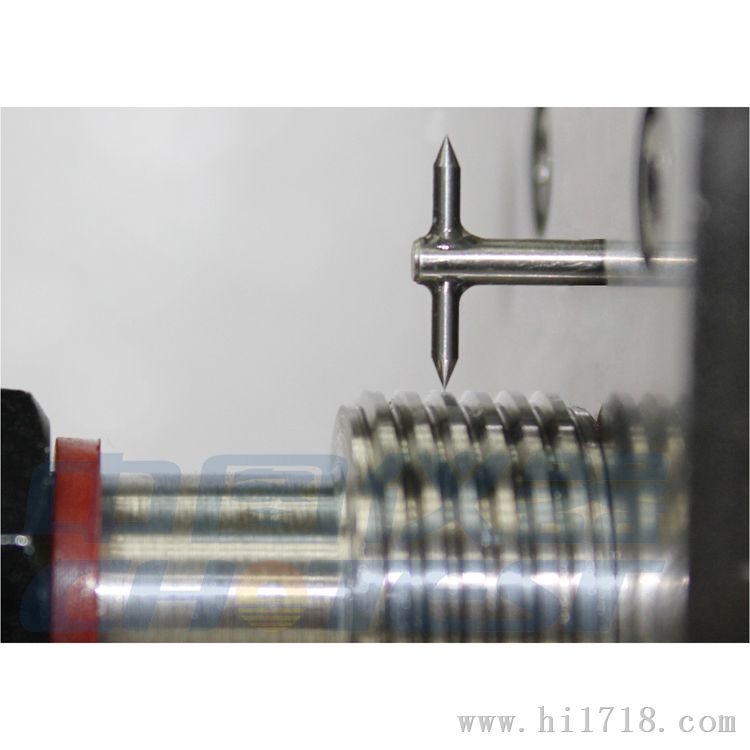

SJ5200采用进口高精度光栅测量系统、高精密气浮轴承驱动系统、进口伺服电机控制系统、高稳定性工业计算机控制系统及超大容量存储器技术，实现螺纹综合参数的全自动、高精度测量。通过高精密气浮轴承系统驱动测针与被测螺纹接触扫描，采用进口高精度光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数。

螺纹综合测量机为全自动测量，操作者只需装好被测螺纹，在检定软件上选择被测螺纹的标准和输入被测螺纹的规格、检测量程等参数后，点击“开始”按钮，系统立即进行全自动检定，系统可以实时显示螺纹轮廓的牙型曲线图，自动计算出大径、中径、小径、螺距、牙型角等各项螺纹参数，并根据系统内置的螺纹标准数据库对被测件螺纹的各项参数进行合格判定，整个测量过程不超过2分钟，检定结束后自动生成检定结果。

仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、圆柱螺纹规检测规程（JJG 888-1995）、圆柱螺纹量规校准规范（JJF 1345-2012）的要求。

系统软件为简体中文操作系统，操作方便。

二、SJ5200螺纹综合测量机 产品原理

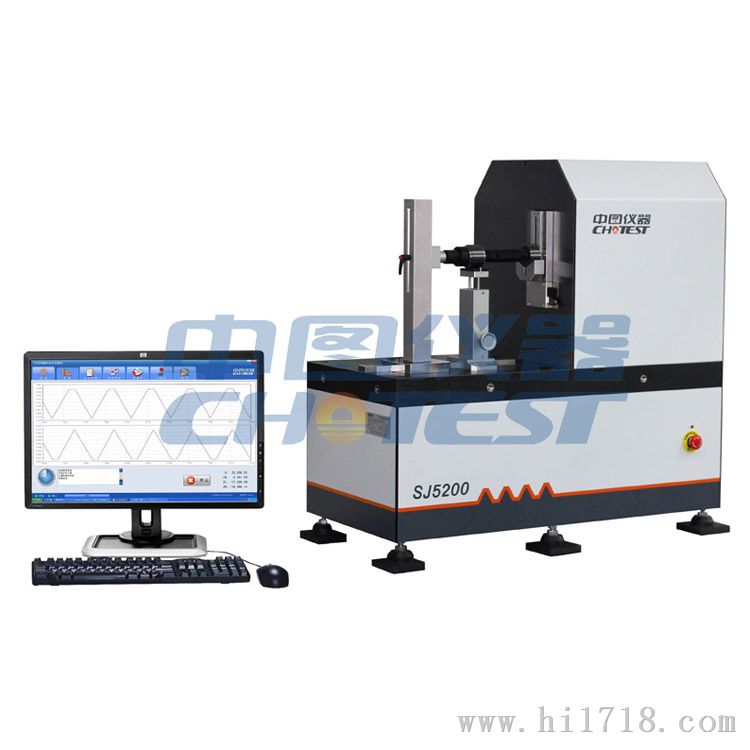

本仪器主要包括光栅传感器、气浮轴承系统、测控箱、检定夹具、检定软件、计算机和打印机。

SJ5200螺纹综合测量机采用计量光栅尺作为长度标准，采用工业计算机进行控制。计算机在用户点击“开始”后，会根据用户选择被测螺纹的标准和输入被测螺纹的规格、检测量程等信息后，向控制箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制微型直流电机精确驱动测针与被测螺纹接触扫描，由光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数，形成检定记录和结论，保存到数据库并供客户进行报告打印。

三、SJ5200螺纹综合测量机 特点优势

1、全自动检测螺纹综合参数：测量中无需人工干预和计算，2分钟内即可完成所有被测参数的扫描测量，并显示所有测量结果，自动生成检定报告，大大简化了传统测量中操作人员的工作强度，提高了测量效率和测量质量与精度。
（1）客户选好螺纹类型、输入相关检测信息，点击“开始”后，计算机自动控制高精度伺服电机精确驱动测针与被测螺纹接触扫描，不需人工干预；
（2）高精度光栅测量系统自动记录扫描过程中的坐标变化，由计算机自动计算螺纹相关参数，自动形成分析图表；

（3）检定软件自动生成检定报告。
