安泰信ATF40D DDS函数信号发生器
- 价 格：
- 0
- 型 号：
- ATF40D
- 品牌/商标：
- 安泰信
- 企业类型：
- 贸易商
- 新旧程度：
- 全新
- 原产地：
- 深圳
产品介绍

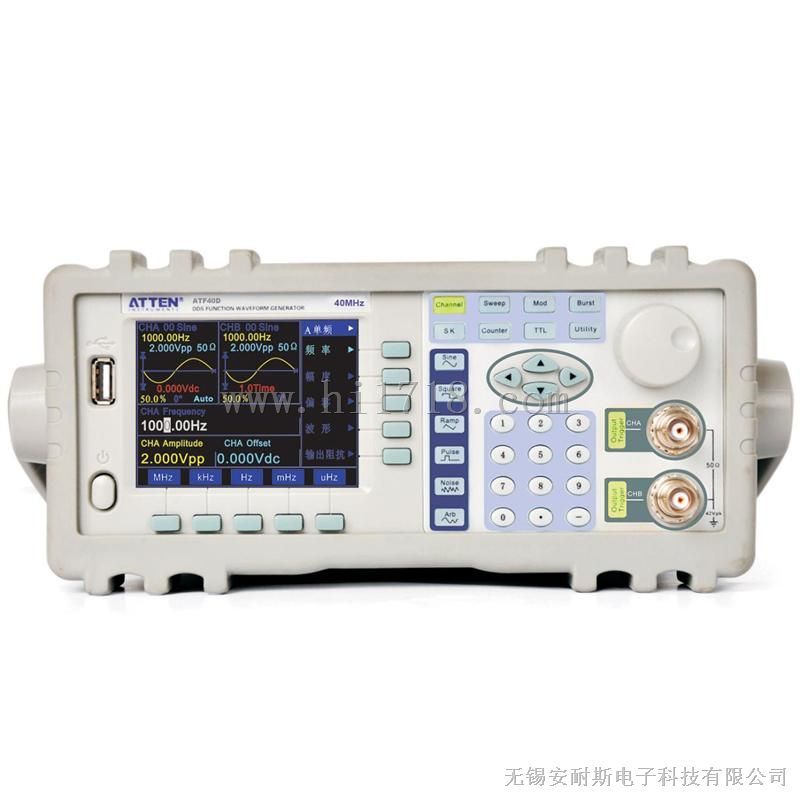

安泰信ATF40D DDS函数信号发生器
大器。
参数指标：
输出A特性
| 波形特性 | 波形种类 | 正弦波，方波，脉冲波，直流 |
| 波形长度 | 4～16000点 | |
| 波形幅度分辨率 | 10bits | |
| 采样速率 | 180MSa/s | |
| 正弦波谐波抑制度 | ≥50dBc(<1MHz)，≥40dBc(1MHz～20MHz)，≥30dBc(20MHz～40MHz) | |
| 正弦波总失真度 | ≤0.5%(20Hz～200kHz) | |
| 脉冲波，方波 | 升降沿时间：≤20ns 过冲：≤5% | |
| 方波占空比 | 50% | |
| 频率特性 | 频率范围 | 40mHz～40M 分辨率：40mHz 40μHz～2kHz 分辨率：40μHz |
| 方波范围 | 40μHz～40MHz | |
| 频率准确度 | ±（5×10-5+40mHz） | |
| 频率稳定度 | ±5×10-6/3小时 | |
| 脉冲特性 | 占空比 | 0.1%～99.9% |
| 扫描特性 | 频率或幅度线性扫描 | |
| 扫描范围 | 起始点和终止点任意设定 | |
| 扫描步进 | 大于分辨率的任意值 | |
| 扫描速率 | 10ms～60s/步进 | |
| 扫描方式 | 正向扫描，反向扫描，往返扫描 | |
| 手动扫描 | 步进/次 | |
| 幅度特性 | 幅度范围 | 2mVpp～20Vpp(高阻） |
| 分辨率 | 20mVpp（幅度>2V），2mVpp（幅度<2V） | |
| 幅度准确度 | ±(1%+2mVrms)(高阻，有效值，频率1kHz） | |
| 幅度稳定度 | ±0.5%/3小时 | |
| 幅度平坦度 | ±5%（频率<1MHz)，±10%（1MHz<频率<10MHz)， ±20%（10MHz<频率<60MHz) | |
| 输出阻抗 | 50Ω | |
| 正弦波幅值设置范围 （50Ω） | 在输出频率≤10MHz时，幅度范围为1mVpp～10Vpp 在输出频率≤40MHz时，幅度范围为1mVpp～5Vpp 在输出频率≥40MHz时，幅度范围为1mVpp～2Vpp | |
| 正弦波幅值设置范围 （高阻） | 在输出频率≤10MHz时，幅度范围为2mVpp～20Vpp 在输出频率≤40MHz时，幅度范围为2mVpp～10Vpp 在输出频率≥40MHz时，幅度范围为2mVpp～4Vpp | |
| 偏移特性 | 偏移范围 |
|
