4-20ma输出电机用振动探头

4-20ma输出电机用振动探头

4-20ma输出电机用振动探头适用于风机、水泵、汽轮机、压缩机、离心机、磨煤机等旋转机械。

技术参数

产品型号：CZ891

供电电压：+24Vdc

量程选择：0～100mm/s 或0～1000um（范围内可选）

（常用量程如：0-20mm/s；0-200um）

测量精度：<1.5%（全量程）

分 辨 率：0.05%

输出信号：4～20mA（负载500Ω）

接线方式：二线制

频率响应：5Hz～1OOOHz （3db）

冲击：2000g

安装方向：垂直、水平、通用（可选）

运行温度：-20℃～80℃

安装螺纹：M10×1.5×10mm（可选）

外形尺寸：φ30×70mm

产品应用

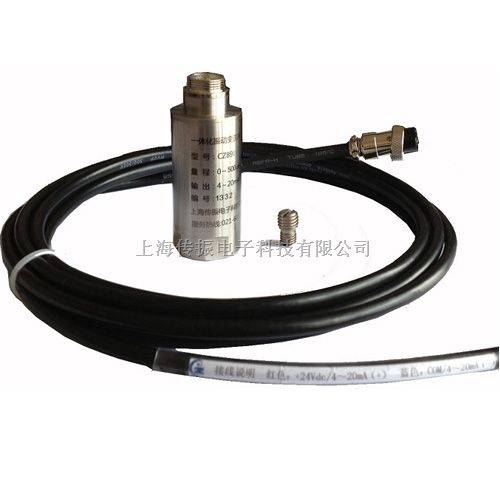

    4-20ma输出电机用振动探头采用的是一体化结构，振动速度信号采集和信号处理集为一体（集于一个尺寸为φ30×70mm的不锈钢壳体里），安装接线非常简单，两线制输出4-20mA电流信号，可接入以下设备：PLC、DCS、采集器、记录仪等。

1、接线介绍：（将PLC接收模式调为两线制4-20毫安，便可直接接入控制设备信号输入端和COM端）

红色—接24VDC电源正端/信号输入端/4-20ma（正）

蓝色—接24VDC电源负端/COM端/4-20ma（负）

2、安装介绍：首先在水泵轴承座或机壳上开个安装螺孔，将传感器底部螺钉拧在安装孔内，然后将传感器在上面拧紧即可。（安装螺纹规格一般为M10×1.5×10mm）

选型指南

CZ891- A□□□– B□□ -  C□□
