一体化振动烈度变送器

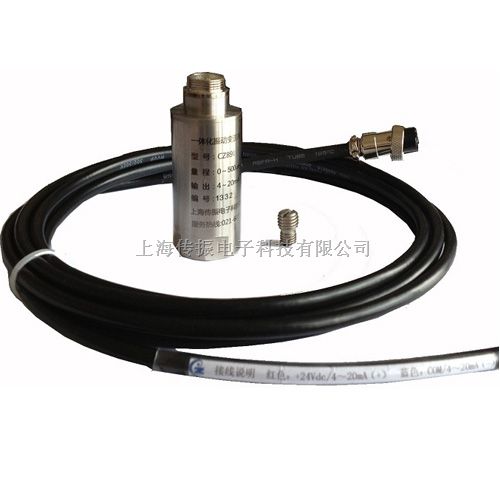

CZ891一体化振动烈度变送器

概述

        CZ891系列一体化振动烈度变送器是一种固定安装的在线振动测量装置，主要用于对振动烈度值的测量。其输出形式为4mA～20mA标准电流，与振动烈度值的大小成正比。可直接输入到PLC/DCS中，从而组成一个能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护的系统。本装置采用了传感器与仪器本体一体化的设计。适用场合能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护。

技术参数

量    程：0～10mm/s、0～20mm/s 、0～50mm/s（可选）

频率响应：5～1OOOHz （3db）

输    出：两线制4～20mA（负载500Ω）

精    度：±1.5%

接线方式：二线制

供电电压：24VDC ± 10%

运行温度：-20℃～80℃

外形尺寸：φ30×70mm

安装螺纹：M10×1.5×10mm（可选）

重　　量：约350g

安装说明

垂直或水平安装于被测振动点上，以变送器底部M10×1.5×10螺钉固定。

接线说明

红色—接4-20mA正

蓝色—接4-20mA负

注：红色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。

选型指南

CZ891- A□□□– B□□ -  C□□
