轴承测振元件

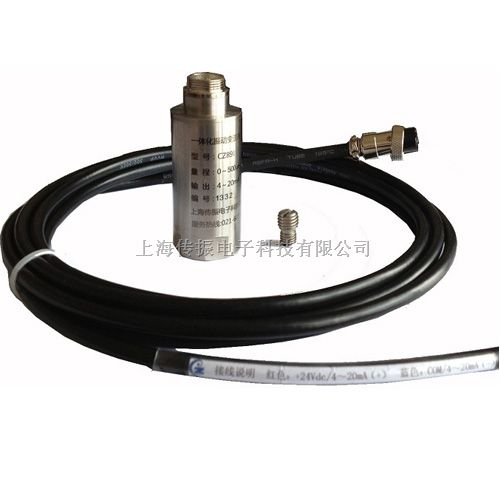

CZ891轴承测振元件

工作原理：（1）旋转机器轴承座振动采集，（2）内部振动信号处理，（3）变送输出两线制4-20毫安标准信号，（4）远距离传送至控制室（PLC、DCS）

功能和优点

一体化结构（测振传感器与信号处理集成在一个φ30×70mm的不锈钢壳体里）、抗干扰能力强、体积小、两线制4-20毫安输出，可远距离传送

安装方便：

垂直或水平安装于被测振动点上，将传感器底部M10×1.5×8螺钉固定在被测壳体上，然后将传感器在上面拧紧即可。

接线简单：

红色—4-20mA正端

蓝色—4-20mA负端

技术说明

1.输出信号：两线制4～20mA/24Vdc（负载500Ω）

2.测量量程：0～100mm/s 或0～1000um（此范围内可选）

风机、电机、水泵常用量程：0-20mm/s或0-200um

3.频率响应：10～1OOOHz （3db）

4.精度范围：1.5%

5.测量方向：任意方向（可选）

6.接线方式：二线制

7.运行温度：-20℃～80℃

8.外形尺寸：φ30×70mm

9.安装螺纹：M10×1.5×8mm（可选）

10.重　量：约350g

选购说明

测量量程：0～100mm/s（范围内可选）；0～1000um（范围内可选）

测量方向：垂直、水平、通用（可选）

安装方式：常规M10×1.5（可根据客户需求定做）

注：常规订货电缆长度为3米，带航插。

注明：轴承测振元件也称轴承振动传感器。
