D341X手动法兰式蝶阀
D341X手动法兰式蝶阀

D341X手动法兰式蝶阀

价 格:
电议
型 号:
D41X,D341X
品牌/商标:
上海乾仪
企业类型:
制造商
原产地:
上海
产品介绍

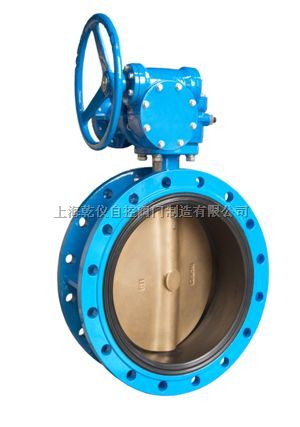

D341X手动法兰式蝶阀

手动法兰式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径

DN(mm)

50~800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

D341X/J-6/10/16 Z.Q.C.P.R系列连接尺寸

<

企业名片-- 上海乾仪自控阀门有限公司
联系人:陈丽 女士
经营模式:工厂
电话:021-59100197
手机:18917550197,13681663481
传真:021-59100297
即时通讯:QQ:1071556119
地址:上海嘉定希望城工业园区
上海乾仪自控阀门有限公司其它相关产品

煤安电动电动蝶阀

防爆电动蝶阀主要结构由ZTQY型防爆电动执行器和阀门连接,电压AC220V或AC380V,适用于易燃易爆场合

MD943H电动硬密封矿用电动蝶阀

适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。
D341X手动法兰式蝶阀相关产品

煤安电动电动蝶阀

防爆电动蝶阀主要结构由ZTQY型防爆电动执行器和阀门连接,电压AC220V或AC380V,适用于易燃易爆场合

MD943H电动硬密封矿用电动蝶阀

适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT...

煤矿瓦斯电动蝶阀

本公司特别推荐MDS系列双向承压软密封瓦斯蝶阀,该蝶阀采用密封圈变形补偿结构,使失去的部分密封比压得到补偿,保证阀门在任...

MD941X矿用电动蝶阀

MD941X矿用电动蝶阀有普通防爆型和矿用防爆(煤安MA级)产品。防爆等级BT4,质量稳定,防爆性能好,可用于防爆场合,煤矿地面...

矿用电动蝶阀

隔爆是形式之一,隔爆型型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内,其外壳能够承受通过外壳任何接合面...

D973H电动对夹式金属硬密封蝶阀

采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市...

D943H-25C电动蝶阀

金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

D943H-10C三偏心电动蝶阀

D943H金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化...

公称
通径

mm

长度

外形尺寸
(参考值)

连接尺寸 (标准值)

重量
kg

0.6MPa

1.0MPa

1.6MPa

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18
