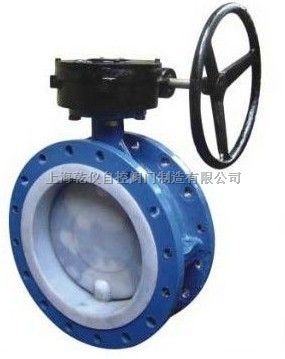

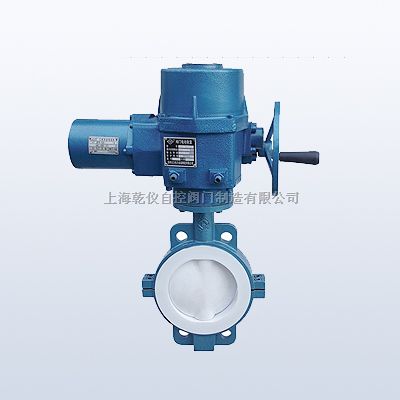

D341F46法兰衬氟蝶阀

一、D341F4/46衬氟法兰蝶阀产品概述

        我司研制的软密封双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用

二、D341F4/46衬氟法兰蝶阀特点

 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和丁晴耐油橡胶配对，使用寿命长。3、四氟密封即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。 三、D341F4/46衬氟法兰蝶阀主要结束参数



公称通经DN（mm）	50～2000		50～1600
公称药理PN（MPa）	0.6	1.0	1.6
密封试验（MPa）	0.66	1.1	1.76
强度试验（MPa）	0.9	1.5	2.4
适用温度	丁晴橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动



四、D341F4/46衬氟法兰蝶阀主要零部件材料



零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封面	四氟
填料	柔性石墨



五、D341F4/46衬氟法兰蝶阀执行标准



制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92



六、D341F4/46衬氟法兰蝶阀主要外形连接尺寸单位：mm



DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
						D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30 企业名片-- 上海乾仪自控阀门有限公司 联系人：陈丽 女士 经营模式：工厂 电话：021-59100197 手机：18917550197，13681663481 传真：021-59100297 即时通讯： 地址：上海嘉定希望城工业园区 上海乾仪自控阀门有限公司其它相关产品 煤安电动电动蝶阀 防爆电动蝶阀主要结构由ZTQY型防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合 MD943H电动硬密封矿用电动蝶阀 适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。 D341F46法兰衬氟蝶阀相关产品 煤安电动电动蝶阀 防爆电动蝶阀主要结构由ZTQY型防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合 MD943H电动硬密封矿用电动蝶阀 适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT... 煤矿瓦斯电动蝶阀 本公司特别推荐MDS系列双向承压软密封瓦斯蝶阀，该蝶阀采用密封圈变形补偿结构，使失去的部分密封比压得到补偿，保证阀门在任... MD941X矿用电动蝶阀 MD941X矿用电动蝶阀有普通防爆型和矿用防爆（煤安MA级）产品。防爆等级BT4，质量稳定，防爆性能好，可用于防爆场合，煤矿地面... 矿用电动蝶阀 隔爆是形式之一,隔爆型型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面... D973H电动对夹式金属硬密封蝶阀 采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市... D943H-25C电动蝶阀 金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能 D943H-10C三偏心电动蝶阀 D943H金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化... 关于我们|服务项目|联系我们|投诉 建议 合作|网站地图 ©2010-2025 维库仪器仪表网 浙ICP备17031918号-16 版权声明 平台客服QQ： 平台买家QQ：
