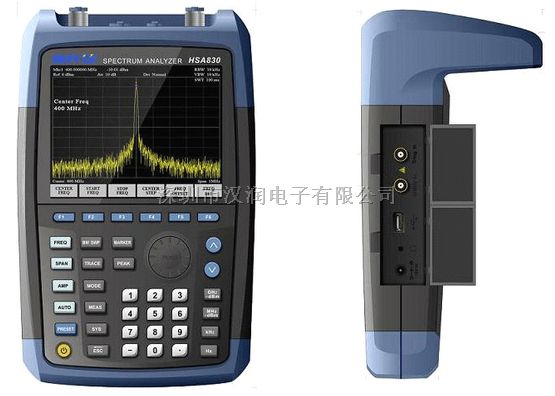

HSA830

手持式频谱分析仪

一、产品简单介绍

HSA830

手持式频谱分析仪，采用高亮度的

6.5

英寸大屏幕，画面清晰；炫丽、动感的

外观，体积小，重量轻，方便携带；采用

6000mAH

大容量可充电电池，连续工作时间可达

4

小时；具有同台式频谱分析仪相似的人机接口；具有优于主流便携式频谱分析仪的技术指

标，适合室内外等测试场合。

本产品还可以连接

PC

，通过

PC

显示测试画面，可远程操控。采用通用

USB

、

LAN

通

信接口方便用户测量使用，使用提供的标准完备的

SCPI

命令集，快速组建和升级集成测试

系统。

二、产品主要特点

?

提供主流便携式频谱仪的测试功能及更优异的技术指标

?

频率范围：

9kHz~3.6GHz

?

灵敏度：

-158dBm

?

分辨率带宽：

1Hz~3MHz

?

FM/AM/USB/LSB

音频解调、频率计数

?

100kHz~1.5GHz

跟踪源

?

6.5

英寸高亮

VGA

彩色显示屏

?

6000mAH

锂电池供电，持续使用时间

4

小时

?

结构尺寸：

288

×182×142mm

?

提供的

PC

机主控软件可实现测试数据的管理和存储

?

重量不超过

2.8kg

技术指标

频率频率范围9kHz~3.6GHz

频率分辨率1Hz

频率读数精度±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz）

内部基准（10MHz）

老化率<1ppm/年温漂<0.5ppm（15℃至35℃）

分辨率带宽（RBW）

范围1Hz至500kHz（以1至10连续步进），1MHz，3MHz

选择性(60dB/3dB)RBW≤500kHz<5：1典型值（数字实现，接近高斯形状）精度<5%典型值

视频带宽（VBW）10Hz至3MHz

显示平均噪声电平（1Hz分辨率带宽，射频衰减器0dB）

频率        前放关     前放开

100kHz- 100dBm- 120dBm

1MHz-    130dBm-  150dBm

100MHz- 135dBm- 155dBm

500MHz- 135dBm-155dBm

1000MHz-132dBm-150dBm

1.4GHz-   130dBm-148dBm

1.8GHz-   133dBm-150dBm

2.2GHz-   131dBm-148dBm

2.5GHz-   131dBm-148dBm

3.0GHz-   130dBm-147dBm

3.5GHz-   130dBm-147dBm

相位噪声

频偏10kHz时为-80dBc/Hz

频偏30kHz时为-90dBc/Hz

频偏1MHz时为-115dBc/Hz

扫描时间扫宽100Hz≤SPAN≤3.6GHz10ms至3000s

零扫宽1ms至3000s

扫描模式连续，单次
