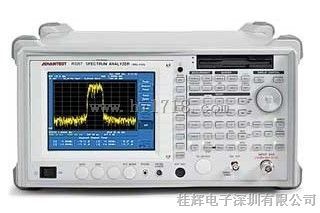

26.5G频谱分析仪 R3271A

★优良的频谱纯度：-110dBc/Hz(10kHz偏移)

★10Hz~3MHz的分辨率带宽

★可连续，重复扫描整个带宽

★1Hz分辨率的频率计数器

★使用内部扬声器解调语音

★具有大屏幕显示的便携式系统

★符合MIL-T-28800标准，质量可靠

    R3271可用于分析雷达所用的脉冲RF信号，或分析卫星广播，卫星通讯或移动通讯所用的微波和亚毫米波的频谱。R3271可在一个扫描动作中测量从100Hz~26.5GHz的超宽的带宽。它还可连续，重复的扫描。新开发的一种高纯度合成器使得在低于2.5GHz的频带内可达到?10dBc/Hz的高信号纯度（10kHz的偏移频率）。因此R3271对于使用更窄带宽和更高数字化的移动无线电通讯是非常合适的。过去，这样高性能的仪器仅用于的研究与开发，然而现在，广泛的工商业领域需要这种性能，因此爱德万采用的技术生产了这种高性能的微波频谱分析仪。

主要性能简介

用软件校准的高精度测量

    一个内部的CPU不仅校正中间频率(IF)，而且还校正频率特性，包括衰减器的，以提高幅度测量的精度。在噪声测量中，也可以校正功率带宽。

使用大屏幕显示的便携式系统

    R3271使用一个八英寸的屏幕去监测测量结果，这样就可保证监测性能的精度，而且操作简便。

较高的频谱纯度

    在低于2.6GHz的频带内，用新开发的高纯度合成器可获得-110dBc/Hz的高信号纯度(10kHz的偏移频率)。这就可在很宽的动态范围内测量邻近的发射失真。在23GHz和10kHz的偏移频率下，-110dBc/Hzz的信号纯度也可以获得。

在宽的频率和动态范围内测量

    R3271可以在100Hz到26.5GHz的频率范围内重复的，连续的扫描。使用一个低噪声IF放大器去减少噪声电平。预选器也扩大了幅度测量的动态范围。

分辨率为1Hz的频率计数器

    通过使用一个稳定度为2×10-8的参考振荡器(或者可选用5×10-9 /天)，1Hz分辨率的频率计数器可产生稳定而精确的频率测量。就象测量被强信号所隐藏的信号频率一样，频率计数器可以精确测量微弱信号的频率。

10Hz到3MHz的分辨率带宽

    对于频率分辨率，R3271采用了一个可以从宽IF带宽滤波器(3MHz)中分离出邻近信号的窄带(10Hz)IF带宽滤波器，以把测量精度提高为脉冲RF信号。这样R3271就可用于多种不同的测量中。那个窄带IF带宽滤波器也用了一个数字IF滤波器，这样就可进行邻近特性测量和高选择性，高速测量。

八个光标和列表功能

    除了一个Δ光标和一个峰值光标外，R3271还可以显示八个点光标。它还可显示这多个光标的列表。多光标显示列表通过使用定义功能可大大提高测量速度，而且操作也十分简单和方便。

主要指标

频率

频率范围：100Hz~26.5GHz 18GHz~60GHz(使用外部混频器可调谐325GHz)

预选器：3.5GHz~8GHz使用VIG调谐预选器

频率读数精度（起始、终止、CF、光标）：±(频率读数×频率参考精度+ 跨度×跨度精度+0.15×分辨率带宽+10Hz)

精度：±3%（跨度>2MHz), ±5%(跨度≤2MHz)

计数频率光标：

分辨率：1Hz~1kHz

计数精度(S/N≥25dB)：±(△光标频率×频率基准精度+5Hz×N+1LSD)

△光标计数精度（S/N≥25dB）：±(△光标频率×频率基准精度+10Hz ×N+2LSD)

频率参考精度：±2×10-8/天，±1×10-7/年，±5×10-9/天(选件21)

频率稳定度

残留FM(零跨度)：<3Hz×Np-p/0.1s

漂移(1小时预热)：<2.5kHz×扫描时间(分钟)×N 50kHz<跨度≤2MHz <60Hz×扫描时间(分钟)×N 跨度≤50kHz

频谱纯度：噪声边带

频率跨度：

线性跨度范围：200Hz到8GHz，零跨度

精度：±3%(跨度>2MHz)，±5%(跨度≤2MHz)

对数跨度范围：（1kHz到1GHz,1、2、3区段可选）

精度：±(10%+终止频率×0.1%)

分辨率带宽：(-3dB)

范围：10Hz~3MHz，1，3，10序列

精度：±15% 100Hz~1MHz; ±25% 30Hz(25℃±10℃),3MHz; ±50% 10Hz~100Hz(数字IF),

选择性：(-60dB/-3dB):<15:1 100Hz~3MHz <20:1 30Hz5:1(标准)10Hz~100Hz(数字IF)

带宽(-6dB):200Hz,9k Hz,120kHz

遵照CISPR标准

视频带宽范围：1Hz~3MHz 1，3，10顺序

幅度范围

幅度范围：+30dBm到噪声电平

输入：

平均连续功率：+30dBm(1W)(输入衰减≥10dB)

DC:0V

显示范围：

分度校准：10×10分段刻度

线性：参考电平/div的10%

对数：10，5，2，1，0.5,0.2,0.1dB/div

QP对数：40dB(5dB/div)

输入衰减器范围：0~70dB(10dB步进)

动态范围：

动态范围：

噪声电平的1dB增益压缩：

130dB－1.55f(GHz)dB,10MHz~3.6GHz

信号失真谐波：

85dB 10MHz~3.6GHz

110dB >3.5GHz

三阶互调：

90dB >10MHz

显示的平均噪声电平：10HzRBW,0dB输入衰减，20次平均

-100dBm 1kHz

-110dBm 10kHz

-111dBm 100Hz

-{(135-1.55f(GHz)}dBm 1MHz~3.6GHz

-130dBm 3.5GHz~7.5GHz

-123dBm 7.4GHz~15.4GHz

-116dBm 15.2GHz~23.3GHz

-110dBm 23GHz~26.5GHz

增益压缩(1dB)：

-5dBm,混频器输入电平>10MHz

寄生响应：

幅度精度

频率响应：

带内平坦度（10dB输入衰减)

±1.5dB 100Hz~3.6GHz,

±1.0dB 50MHz~2.6GHz

±1.5dB 3.5GHz~7.5GHz,

±3.5dB 7.4GHz~15.4GHz

±4.0dB 15.4GHz~23.3GHz,

±4.0dB 23GHz~26.5GHz

频带切换引起的附加不确定性：

±0.5dB CAL信号的频响（10dB输入衰减）：±5dB

100Hz~26.5GHz

校准精度：-10dBm±0.3dB

IF增益不确定度：在自动校准后

±0.5dB，0dBm~-50dBm；±0.7dB，0dBm~-80dBm

分度逼真度：

对数：±0.2dB/1dB,±1dB/10dB,±1.5dB/90dB

线性：参考电平的±5%

QP模式Log：±1.0dB/30dB,±2dB/40dB,±1.0dB/40dB(25℃±10℃)

输入衰减器切换精度：参考干10 dB为20~70dB

±1.1 dB/10 dB步进，2.0 dB，0到12.4GHz

±1.3 dB/10 dB步进，2.5 dB，12.4到18GHz

±1.8 dB/10 dB步进，3.5 dB，18到26.5GHz

分辨率带宽切换不确定度：

参考BW：300kHz,在自动校准后

≤±0.3 dB 100Hz~3MHz

≤±1dB 30Hz

≤±1.5 dB 10Hz~100Hz(数字IF)

脉冲数字化不确定度：
