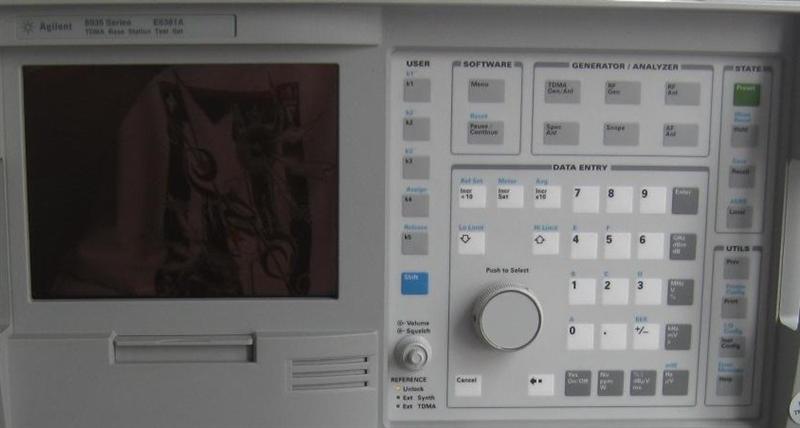

E6381A 综合测试仪

调制质量
误差矢量幅度（EVM）
相位误差
幅度误差
载波馈漏（通）
平均功率
频率误差
信道功率
相邻信道功率
和第二相间信道功率
此外，E6381A还包括π/4 DQPSK TDMA信号发生器,这种发生器使E6381A通够测试接收机。

RF信号源
范围                                400 kHz 到 1000 MHz, 和 1.7 到 2.0 GHz
精度和稳定度                 ±(0.065 Hz 加 参考晶振精度)
FM/AM 发生器
RF 频率测量
测量范围                        400 kHz 到 1 GHz, 1.7 到 2.0 GHz
RF 功率测量
测量范围                        RF IN/OUT:
                                         4 mW 到 100 W (连续) , 温度<40° C,
                                         75 W (连续), 温度<55° C
AM / FM 测量
频谱分析仪功能
                        频率范围                         400 kHz to 1 GHz, 1.4 to 2.0 GHz
                        频率扫描                         300 Hz 到 300 kHz
                        参考电平范围                 +50 到 –50 dBm
                        显示平均嘈声电平         <–114 dBm,对于 <50 kHz 的扫频，–50 dBm 参考电平
跟踪源
跟踪信号源频率范围: 400 kHz 到 1 GHz, 1.4到 2.0 GHz

示波器功能

音频分析仪指标
                        测量范围                         20 Hz 到 400 kHz
                        精度                                ±0.02% + 0.1 Hz + 时基精度


技术参数列表

信号源指标
频率
范围                                400 kHz 到 1000 MHz, 和 1.7 到 2.0 GHz
精度和稳定度                ± ( 0.065 Hz 加 参考晶振精度 )
        输出
RF输入/输出
电平范围                         –137 到-10 dBm
电平精度                         ±1.0 dB ( level >–127 dBm)
当点平低于–127 dBm，典型值为 ±1.0 dB
反向功率                         连续100 W,温度 <40° C, 连续75 W, 温度 <55° C
SWR        驻波比                 <1.5:1

DUPLEX 输出 连接头
电平范围                         –125 to –10 dBm
输出                         +3 dBm
电平精度                         ±1.5 dB, 对所有电平，典型值为±1.0 dB
反向功率                         200 mW max
SWR驻波比                 <1.7:1
补充指标                        分辨率: 0.1 dB

频谱纯度
(适用于双工输出模式，电平<–10 dBm 或在RF输入输出，电平<–40 dBm的情况)
                        谐波                                 <–25 dBc
                        非谐波失真 (>5 kHz从载波):
                                                        250 kHz ?fc <249 MHz <–45 dBc
                                                        249 MHz ≤fc ≤1000 MHz <–60 dBc
                                                        1700 MHz ≤fc ≤2000 MHz <–55 dBc
                        残留 FM (rms, CCITT filter):
                                                        250 kHz ≤fc <249 MHz <7 Hz
                                                        249 MHz ≤fc <501 MHz <4 Hz
                                                        501 MHz ≤fc ≤1000 MHz <7 Hz
                                                        1700 MHz ≤fc ≤2000 MHz <14 Hz
                        补充指标
                        SSB 相位嘈声 (20 kHz 偏置):
                                                        fc <1 GHz <–116 dBc/Hz
                                                        1.7 GHz < fc <2.0 GHz <–90 dBc/Hz

FM 频率调制指标
FM 偏差值 (For rates >25 Hz):
400 kHz 249 MHz 501 MHz 1.7 GHz [FM 没有专门针对于 (fc minus FM dev) <400 kHz的情况]
FM Rate (1 kHz参考):
内部: DC 到 25 kHz (1 dB BW )
外部: AC Coupled: 20 到 75 kHz (典型3 dB BW)
DC Coupled: DC 到 75 kHz (典型3 dB BW)
FM 精度 (1 kHz rate):
<10 kHz dev: ±3.5% of setting ±50 Hz
>10 kHz dev: ±3.5% of setting ±500 Hz
FM 失真 (THD + noise, in a 0.3
