TDS1012B数字存储示波器,100 MHz 带宽,1.0 GS/s 的实时取样速率
2 通道,单色LCD 显示器,通过前面板USB 端口支持可移动数据存储设备

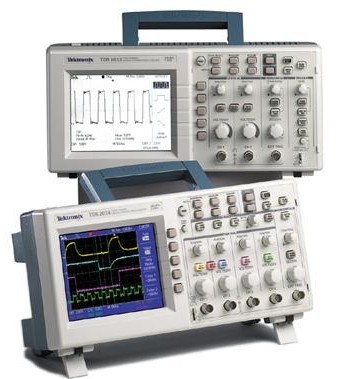

TDS1012B数字存储示波器
TDS1000B 系列 TDS2000B 系列数字示波器用户虚拟体验链接
主要特点和优点
100 MHz 带宽
1.0 GS/s 的实时取样速率
2 通道
单色LCD 显示器
通过前面板USB 端口支持可移动数据存储设备
通过USB设备端口及OpenChoice?和NI SignalExpress? PC 软件，无缝连接PC
触发，包括脉宽触发和选行视频触发
所有型号上标配FFT,11 种自动测量功能
多语言用户界面和上下文相关帮助
通过USB设备端口直接打印到所有兼容PictBridge? 的打印机
|
|
TDS1001B |
TDS1002B |
TDS1012B |
TDS2002B |
TDS2004B |
TDS2012B |
TDS2014B |
TDS2022B |
TDS2024B |
显示器(1/4
具VGA LCD) |
单色 |
单色 |
单色 |
彩色 |
彩色 |
彩色 |
彩色 |
彩色 |
彩色 |
|
带宽*2 |
40 MHz |
60 MHz |
100 MHz |
60 MHz |
60 MHz |
100 MHz |
100 MHz |
200 MHz |
200 MHz |
|
通道数量 |
2 |
2 |
2 |
2 |
4 |
2 |
4 |
2 |
4 |
|
外部触发输入 |
所有型号上都包括 |
|
每条通道上的取样速度 |
500 MS/s |
1.0 GS/s |
1.0 GS/s |
1.0 GS/s |
1.0 GS/s |
1.0 GS/s |
1.0 GS/s |
2.0 GS/s |
2.0 GS/s |
|
记录长度 |
所有型号上所有时基为2.5 K 点 |
|
垂直分辨率 |
8 位 |
|
垂直灵敏度 |
所有型号上2 mV - 5 V/div，支持校准精调 |
|
DC 垂直精度 |
所有型号上+3% |
|
垂直缩放 |
垂直扩展或折叠活动的波形或停止的波形 |
|
输入电压 |
300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC |
|
位置范围 |
2 mV - 200 mV/div +2 V; >200 mV - 5 V/div +50 V |
|
带宽限制 |
所有型号为20 MHz |
|
输入耦合 |
所有型号上AC, DC, GND |
|
输入阻抗 |
1 MΩ 并联, 20pF |
|
时基 |
5 ns -
50sec/div
|
5 ns -
50sec/div
|
5 ns -
50sec/div
|
5 ns -
50sec/div
|
5 ns -
50sec/div
|
5 ns -
50sec/div
|
5ns-
50sec/div
|
2.5 ns -
50sec/div
|
2.5 ns -
50sec/div
|
|
时基精度 |
50 ppm |
|
水平缩放 |
水平扩展或折叠活动的波形或停止的波形 |
|
I/O 接口 |
|
|
|
|
|
|
|
|
|
|
USB 端口 |
所有型号上都包括：2 个USB 2.0 端口
前面板上的USB 主机端口支持USB 闪存驱动器
仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机 |
|
GPIB |
可选 |
|
|
|
|
|
|
|
|
|
|
|
|
非易失性存储器 |
|
|
|
|
|
|
|
|
|
|
参考波形显示 |
(2)个2.5 K 点参考波形 |
没有USB 闪存驱动器时的
波形存储 |
(2)个2.5 K 点 |
(2)个2.5 K 点 |
(2)个2.5 K 点 |
(2)个2.5 K 点 |
(4)个2.5 K 点 |
(2)个2.5 K 点 |
(4)个2.5 K 点 |
(2)个2.5 K 点 |
(4)个2.
