深圳工业级记录仪MX100
深圳工业级记录仪MX100
代理销售日本横河YOKOGAWA全系列仪表,大量现货优势供应!
欢迎来电咨询选购!
横河YOKOGAWA权威产品指定授权代理:深圳市科瑞杰科技有限公司

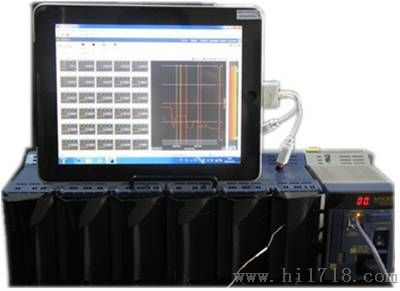

工业级记录仪MX100 Style S3 新!
30通道输入模块
- 兼容Windows Vista
- 报警级别由2个增加到4个
- 多通道、高隔离电压
- 多周期测量
- 灵活的系统配置
- 多种基于PC的软件可选
- 简单的软件设置
- 每次测量时无需重新接线
- 10、20或30通道的一体式“快速启动套件”
特点
高速、多通道
下表显示不同测量周期所对应的测量通道数的参考信息(使用Yokogawa专有软件时):
测量周期与通道数之间的关系在很大程度上取决于PC性能。实际性能可能与上表所示不同。
CPU:Pentium 4 3.2 GHz;内存:1GB;OS:Windows 2000;硬盘:160GB
通信接口:以太网100Base-TX多周期测量
一个系统可以通过多种组合方式使用3种测量周期。可对每个模块指定测量周期。不同类型的输入模块可设置相同的测量周期,相同类型的输入模块也可设置不同的测量周期。有12个测量周期作为选件供用户选择:10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、30s和60s。请注意,中速通用输入模块(MX110-UNV-M10)无法设定10/50ms的测量周期。
设置测量周期示例可为每个模块灵活设置多周期系统,如下图所示。三种颜色分别代表三种测量周期。
Yokogawa专有PC软件监视窗口此窗口显示各个测量周期的测量值。在测量期间,可以同时确认快速变化信号和慢速变化的信号。
A:以100ms的测量周期测量0.5Hz的正弦波
B:以10ms的测量周期测量8Hz的正弦波
C:以50ms的测量周期测量1Hz的正弦波高耐压(加强绝缘)
输入端子和机壳之间采用加强(双层)绝缘,实现了600Vrms/VDC(连续)的高耐压。如下图所示,即使电池串接,使共模电压增加时,仍可安全的测量每节电池的电压。噪声抑制(MX110-UNV-H04)
MX输入模块使用具有出色噪声抑制性能的积分型A/D转换器。尤其是MX110-UNV-H04四通道高速通用输入模块,每个输入通道包含积分型A/D转换器,在高速测量过程中体现出优越的噪声抑制性能。此外,对于积分型A/D转换器无法完全抑制的噪声,可通过数字滤波功能有效抑制。时间常数可以设置为测量周期的5~100倍。因此,可以根据要抑制的噪声进行滤波。噪声抑制示例
向MX施加左图中的噪声源时,会出现右图中的结果。即使是在高噪声环境中,也能进行稳定的高速测量。施加到MX的噪声源
施加H和L之间的
噪声信号(常规模式)。噪声输入时,MX100的输出窗口
使用的模块:MX110-UNV-H04四通道高速通用输入模块
测量范围为2V(-2V~+2V),测量周期为50ms,积分时间为“Auto”,滤波器“OFF”。
噪声抑制示例系统配置
单台MX和单台PC之间的连接(24通道/10ms或60通道/100ms的测量)
一台MX在测量周期为10ms时最多可采集24通道,测量周期为100ms时最多可采集60通道(两种情况都安装6个模块)。构建系统
MX和PC可通过集线器和以太网直连电缆进行连接。也可单独使用交叉电缆进行连接,而不使用集线器。输入信号:
DC电压、热电偶、
RTD、数字输入(可混合输入)PC软件
一对一连接时,使用主模块附带的MX100标准软件可方便地构建数据采集环境。
MX由主模块、输入/输出模块和基板组成。此配置以主模块为核心。输出信号:
数字输出多台MX和一台PC之间的连接
测量最多1,200个通道并使用MXLOGGER
由多台MX组成系统的示例:构建系统
通过集线器和以太网直连电缆将MX和PC连接在一起。
PC软件
Yokogawa的软件“MXLOGGER”(可选)支持通过多台MX采集数据。MXLOGGER可实现最多20台MX的数据采集(每台可输入最多60个通道,20台为1,200个通道)。
请注意,MXLOGGER的最短测量周期取决于系统的通道总数和PC的性能。有关测量周期和通道数的说明,请访问....
如果用户希望创建自己的数据采集软件,每个PC软件能整合的MX数量不受限制。请注意,如果对PC及软件设定了超负荷条件(如,多台数据采集器,且测量周期短),数据采集可能会出现延误或数据丢失的情况。硬件配置
模块 MX的设计由主模块、输入/输出模块和基板这三个单元组成,可构建理想的测量环境。
组装后可按原样做台式机使用(模块装有支脚)。请注意,机架安装需使用DIN导轨。主模块(MX100)
主模块是控制数据采集的引擎。配备电源、以太网端口和CompactFlash卡插槽。一个主模块最多支持六个输入/输出模块。用户可选择最多6个任意类型的模块。
以太网端口:
用于与PC通信。自动识别100Base-TX或10Base-T
CF (CompactFlash)卡插槽:
使用CF卡时,如果与PC的通信中断,测量数据会保存到卡中。CF卡可以备份数据,即使MX配置为基于PC的测量,用户也无需担心数据丢失。CF卡的数据备份时间
(提示:分钟/小时/天都是近似值。)保存
通道数测量
周期32M 128M 512M 10个通道 10ms 2小时
