DL850示波记录仪

价格：: 电议

型号：: DL850、DL850V车辆版

品牌/商标：: YOKOGAWA横河深圳科瑞杰成都

企业类型：: 贸易商

新旧程度：: 全新

原产地：: 日本

产品介绍

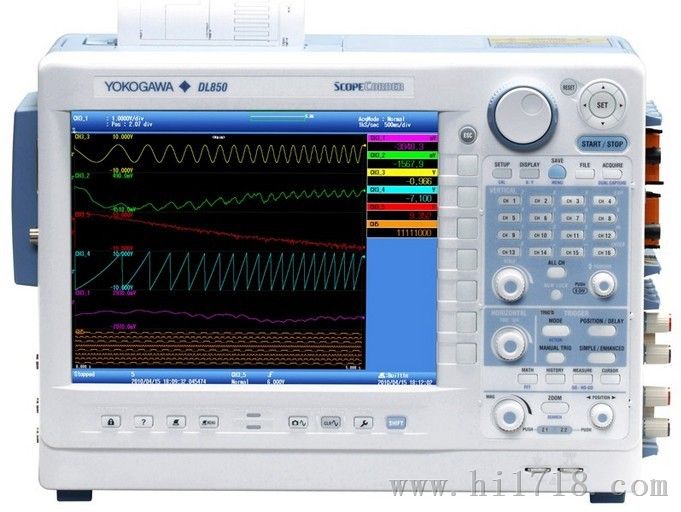

DL850示波记录仪

主要参数
产品分类：DL850/DL850V示波记录仪
产品品牌：YOKOGAWA 横河
产品型号：DL850
其它参数
产品介绍

横河YOKOGAWA全球权威产品指定授权代理：

深圳市科瑞杰科技有限公司

横河科瑞杰成都总代示波记录仪DL850

特点

超高速存储记录仪

*1.与隔离探头(700929或701947)组合使用时
*2.选用/HD0或/HD1选件时

DL850示波记录仪系列是模块化的波形记录仪器，可以同时测量电压、电流、应变、加速度等多种信号。DL850系列具有高速采样、高绝缘耐压、多通道测量等优点，为节能领域的设备开发、评估和质量控制提供强有力的支持。

测量越来越快的变频器信号

高速(100MS/s)、高分辨率(12位)、1kV绝缘测量。*

YOKOGAWA的isoPRO技术提供的速度和业界的绝缘性能。通过以节能为目的的isoPRO核心技术，为追求高电压、大电流和高速动作的高效变频器开发提供了有力的保障。

实例 – 测量变频器输出
以足够高的时间分辨率精确测量变频器的上升波形，也可以确认过冲是否过大。

	高速&高耐压绝缘技术
	通过高速光纤传输，模块实现了高速ADC时钟和数据绝缘。 720210高速100MS/s 12位绝缘模块(主机中最多可安装4个模块。)

未能捕捉到真实的上升波形

准确捕捉到上升波形

实例：以10MS/s和100MS/s的速度测量同一变频器输出波形。

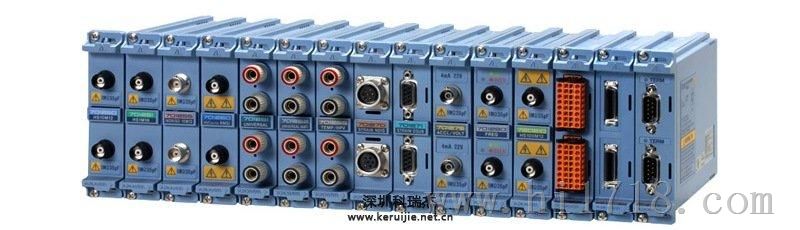

DL850拥有15种独特的插入式模块，几乎可满足任何测量任务。

DL850除了向后兼容DL750的所有测量模块外，又在产品线中增加了四个新的模块。自由组合这些模块后，不管是微弱电压到高速、高压信号都可测量。

高速电压模块 - new
高精度电压模块
温度模块
加速度模块
逻辑输入模块 - new

高电压模块
多通道电压模块 - new
应变模块
频率模块
CAN监视模块(仅限DL850V) – new

更先进 – 更多的测量点 – 最多128 CH的电压输入和128位的逻辑输入

使用16-CH电压输入模块(扫描型*)时，即使16个通道全部使用，也能以10kS/s的采样率进行测量。使用8个输入模块插槽，DL850可执行128CH的电压测量。

逻辑输入模块能够以高达10MS/s*的速度，测量从TTL电平到高电压接点闭合的所有信号。通过八个逻辑模块，DL850可以监视并执行128位的逻辑测量。

实例：测量多输出电源

家用电子产品的电源输出数量较多，需要控制各个输出之间的顺序。使用多通道模块，就不再局限于电压测量，只要一台仪器就可以完成从PC控制信号到AC风扇动作、每个部件的温度，从低速至高速信号的所有测量。

Ch 1：AC输入电压
Ch 6：电源电压
Ch 2：基准电压
Ch 3：复位信号

Ch 1：风扇运转
16位逻辑：控制信号
4位逻辑：串行通信

以高采样率捕捉耐久性测试中的突发现象 – 双捕获功能

进行耐久性测试时，为能把握长时间的趋势数据，通常以低采样速率采集趋势数据。但突发的高速瞬时现象，需要用高采样率来捕捉。

通过“双捕获”功能，可以采用不同的采样速率进行记录，以解决此问题。

实例：部件耐久测试

汽车以及其它交通运输工具的部件对可靠性的要求非常高。在不同温度环境下执行连接器的振动试验时，“双捕获”功能将发挥作用。

功能1

回放过去的波形 – 历史功能

执行高速重复测量期间，当您看到异常现象并按停止键时，异常现象往往已从屏幕上消失。

通过历史功能，可自动对大容量内存进行分割并自动保存多达5,000屏历史波形，随时可以回放这些波形。
