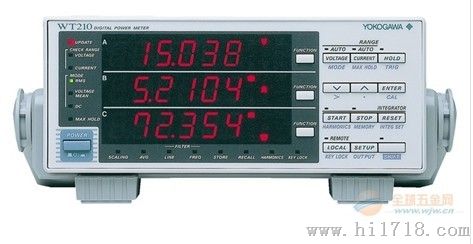

日本横河WT210功率计概要

WT210和WT230是一种体积轻巧、半机架大小的功率计。它们改进了基本精度和带宽，广泛应用从低频设备到变频器的功率测量。另外，WT210拥有和WT200一样的5MA电流输入量程，可以测量节能设计和间歇工作设备中的微小电流。日本横河WT210功率计特点﹒确保精度的输入：26A    ﹒测量极小电流的5MA量程(仅WT210)﹒线路滤波功能﹒高速数据更新(10次/秒)﹒谐波测量功能(选件)﹒用户校准功能﹒使用外部传感器输入可测量大电流(选件)日本横河WT210功率计基本规格﹒电压量程：(峰值因数3)电压：15/30/60/150/300/600V﹒电流量程：(峰值因数3)直接输入：5M/10M/20M/50M/100M/200MA                                  0.5/1/2/5/10/20A(WT210)                                  0.5/1/2//5/10/20A(WT230)                         外部传感器输入(选件)：2.5/5/10V或50/100/200MV﹒频率范围：DC、0.5HZ~100KHZ﹒基本精度(45HZ≤F≤66HZ)电压/电流/功率±(读数的0.1%+量程的0.1%)﹒功率因数的影响(COSф=0)加量程的±0.2%﹒外部尺寸：约213(W)×88(H)×379(D)MM(WT210)            约213I(W)×132(H)×379(D)MM(WT230)﹒重量：约3.0KG(WT210) 约5.0KG(WT230)接线方式和对应型号

产品型号接线方式	760401	760502	760503
单相2线	√	√	√
单相3线	--	√	√
三相3线(2电压2电流)	--	√	√
三相3线(3电压 3电流)	--	--	√
三相4线	--	-	√

日本横河WT210功率计型号及配置：

型号	后缀代码	说明
760401		WT210单输入单元机型
电源线	-D	UL/CSA标准
	-F	VDE标准
	-R	AS标准
	-Q	BS标准
	-H	GB标准
选件	/C1	通信功能GP-IB	任选其一
	/C2	通信功能串行(RS-232-C)
	/EX1	外部输入2.5/5/10V	任选其一
	/EX2	外部输入50/100/200MV
	/HRM	谐波测量功能
	/DA4	4CH DA输出	任选其一
	/CMP	比较器和D/A 各4通道

注意：WT210的通信功能在后不能够进行更改以及增补性的改选。

型号	后缀代码	说明
760502		WT210 2输入单元机型
760503		WT210 3输入单元机型
接口	-C1	通信功能GP-IB	任选其一
	-C2	通信功能串行(RS-232-S)
电源线	-D	UL/CSA标准
	-F	VDE标准
	-R	AS标准
	-Q	BS标准
	-H	GB标准
选件	/EX1	外部输入2.5/5/10V	任选其一
	/EX2	谐波输入50/100/200MV
	/HRM	谐波测量功能
	/DA12	12CH D/A输出	任选其一
