产品介绍

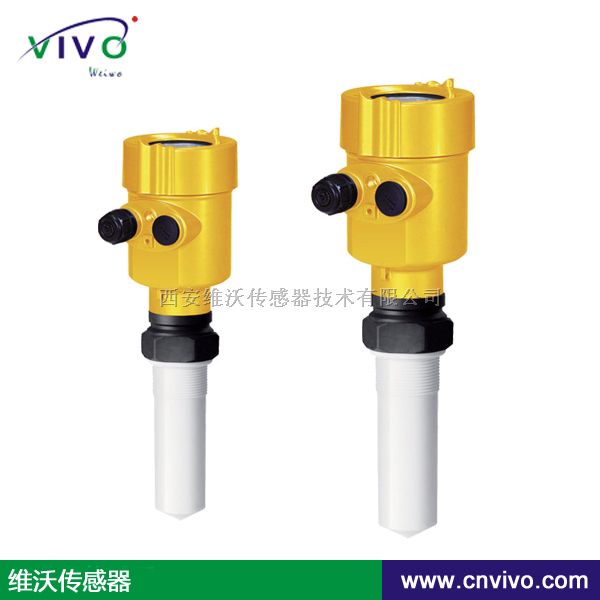

浓硫酸液位测量液位计
浓硫酸液位测量仪发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用的微处理技术和调试软件也可以准确的分析出物位的回波。
浓硫酸液位测量输 入
天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C ×T/2 其中C为光速
因空罐的距离E已知,则物位L为:L=E-D
输 出
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
技术参数
项目 | 技术参数 |
工作频率 | 26G |
测量范围 | 0-35m |
重 复 性 | ±3mm |
分 辨 率 | 1mm |
采 样 | 回波采样55 次/s |
响应速度 | >0.2S(根据具体使用情况而定) |
输出信号 | 4-20mA |
精 度 | <0.1% |
天线材质 | PP/PTFE; |
通讯接口 | HART 通讯协议 |
过程连接 | 螺纹或法兰 |
电 源 | 24VDC(±10%),纹波电压:1Vpp |
耗 电 量 | max 22.5mA |
环境条件 | 温度-40℃~+80℃ |
工作压力 | -1~40bar |
防护等级 | IP68 |
防爆等级 | EXiaIICT6 |
电缆入口 | 2个M20 ×1.5(电缆直径5--9mm) |
