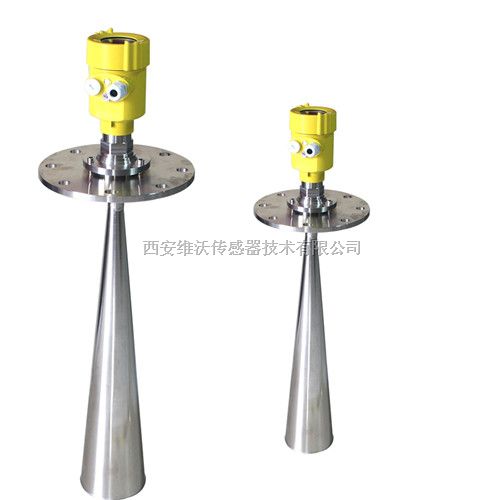

煤灰仓料位计

煤灰仓料位计是一种高精度的非接触式测量的料位测量仪表，通过天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再
次被天线系统接收并将其传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到
达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。
注：使用雷达物位计时，务必保证料位不能进入测量盲区
B 低位调整
C 高位调整
D 盲区范围
测量的基准面是：
螺纹底面或法兰
的密封面
特点
煤灰仓料位计采用了高达26GHz的发射频率，因而具有：
非接触雷达，无磨损，无污染
天线尺寸小，便于安装
波长更短，对在倾斜的固体表面有更好的反射
测量盲区更小，对于小罐测量也会取得良好的效果
波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
严重粉尘环境不会影响电磁波工作
高信噪比，即使在波动的情况下也能获得更优的性能
高频率，是测量固体和低介电常数介质的选择

技术参数：

应 用： 固体料、 过程容器或强粉尘
易结晶、 结露场合
测量范围： 70米
过程连接： 螺纹、法兰
介质温度： -40～250℃
过程压力： -0.1～4.0MPa
精 度： ±15mm
频率范围： 26GHz
防爆等级： ExibⅡCT6 Gb
防护等级： IP67
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
