沧州宏达砂浆疲劳试验机

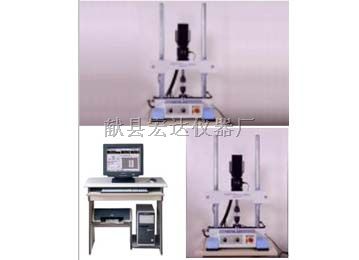

功能简介 WAW-5微机控制电液伺服砂浆疲劳试验机是我公司开发研制的新产品。主要用于高速铁路CA砂浆疲劳检测试验（符合铁路工程试验检测标准），增加附具，可用于其它材料和零部件的拉伸、压缩等静态力学性能试验、低周循环等动态性能试验。（CA砂浆：铺设铁路轨道时，在混凝土底座和轨道板之间，以及凸形挡台周围填充缓冲材料层，同时消除混凝土构件施工误差。作为缓冲充填材料，应既有一定的弹性，又有一定的强度，水泥砂浆强度足够高，但弹性不足，沥青弹性好，但强度低，受温度影响大，因此采用了将二者结合的水泥沥青砂浆，一般采用水泥、乳化沥青、砂及各种掺和料混合而成，通称CA砂浆） 加荷框架：采用双立柱刚性门式框架结构，壳体罩板采用喷塑处理，造型大方、美观。作动器放置于上横梁，试验空间为下置，结构紧凑、轻巧，操作试验方便。测量控制系统：采用集成度非常高的AD800PCI接口的三闭环全数字控制卡，其特点为高精度、高速度、高采样频率、高分辨率；驱动高精度电液伺服阀，实现等速率试验力、等速率位移、等速率变形三闭环控制。高精度传感器测力、计算机进行数据采集、处理。打印机输出试验结果、曲线报告。具有使用方便、控制精度高、可靠性好等优点，完全可替代进口产品。

 二、主要技术指标：

1、静态试验力：±5kN，示值精度每档20％起±1％。
2、动态试验力：±5kN，幅值波动度小于各档±1％FS。
3、作动器振幅：±50mm，示值精度20％起±0.5％FS。
4、频率范围：0.001-10Hz。
5、控制方式：位移控制、力控制和应变控制。
6、试验波形：正弦波、方波、三角波、斜波、间歇波7、主机 ：双立柱。
8、两立柱间距：300mm。
9、试验空间：400 mm。 10、电源及功率：三相四线 380V±50Hz；2.2kW。11、加荷框架尺寸（长x宽x高）：550×450×1200mm。 12、机器重量：约240kg。

本仪器由献县宏达仪器厂提供

售后服务：设备的保修期为一年，正式生效日期为买方在该设备的验收合格书上签

字之日起计算。在保修期内，卖方负责该设备由于设备自身原因而引起

的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收

取备品备件的成本费用和一定的服务费用。

维修反应时间为：2 小时内响应

卖方在接到买方的故障通知后，保证在2 小时内做出响应，并争取在最

短的时间内尽快排除故障。
