让卖家找上门
发布询价>>
您所在的位置:仪器仪表网> 产品库> 石子压碎仪

联系我们

沧州恒胜伟业公路仪器有限公司
沧州恒胜伟业公路仪器有限公司
经营模式:工厂
联系人: 杨经理 先生
电话:0317-4693170
手机:15132705088
传真:0317-4693170
即时通讯:QQ:395670823
石子压碎仪
石子压碎仪
石子压碎仪
石子压碎仪
石子压碎仪
石子压碎仪

石子压碎仪

价 格:
1
型 号:
T-1000
品牌/商标:
沧州献县宏达仪器厂
企业类型:
制造商
新旧程度:
全新
原产地:
沧州西
产品介绍

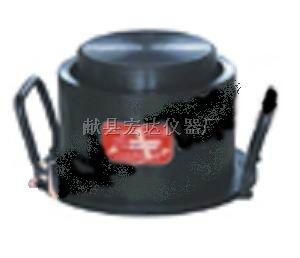

石子压碎仪

细集料压碎指标试模,砂子压碎仪生产厂家,操作规程方法说明

献县宏达仪器厂是生产细集料压碎指标试模,砂子压碎仪的厂家,具有雄厚的技术力量和精良的设备,可为用户提供高质量、高性能的产品和完善的技术服务。

主要用于衡量石料在逐渐增加的荷载下抵抗压碎的能力,是衡量石料力学性质的指标,以评定其在公路工程的适用性.
主要参数:
承压桶内径 77㎜   承压桶高度70㎜   压头直径  75㎜


T 0350--2005细集料压碎指标试验
1目的与适用范围
  细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力,以评定其在公路工程中的适用性。
2仪具与材料
  (1)压力机:量程50kN~1000kN,示值相当误差2%,应能保持1kN/s的加荷速率。
  (2)天平:感量不大于1g。
  (3)标准筛。

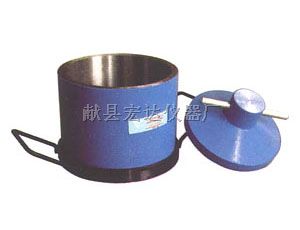

  (4)细集料压碎指标试模:由两端开口的钢制圆形试筒、加压块和底板组成,其形状和尺寸见图T0350-1,压头直径75㎜,金属筒试模内径77㎜,试模深70㎜。试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化,并保持光滑状态。
  (5)金属捣棒:直径10㎜,长500㎜,一端加工成半球形。
3试验准备
3.1采用风干的细集料样品,置烘箱中于105℃±5℃条件下烘干至恒重,通常不超过4h,取出冷却至室温。后用4.75㎜、2.36㎜至0.3㎜各档标准筛过筛,去除大于4.75㎜部分。分成4.75㎜~2.36㎜、2.36㎜~1.18㎜、1.18㎜~0.6㎜、0.6㎜~0.3㎜4组试样,各组取1000g备用。

图T0350-1 细集料压碎指标试模(尺寸单位:㎜)
a)圆筒;b)底盘;c)加压头
  3.2称取单粒级试样330g。准确至1g。将试样倒入已组装成的试样钢模中,使试样距底盘面的高度约为50㎜。整平钢模内试样表面,将加压头放人钢模内,转动1周。使其与试样均匀接触。
4试验步骤
  4.1将装有试样的试模放到压力机上。注意使压头摆平,对中压板中心。
  4.2开动压力机,均匀地施加荷载,以500N/s的速率,加压至25kN,稳压5s,以同样的速率卸荷。
4.3将试模从压力机上取下,取出试样,以该粒组的下限筛孔过筛(如对4.75㎜~2.36㎜以2.36㎜标准筛过筛)。称取试样的筛余量(m1)和通过量(m2),准确至1g。
5计算
按式(T0350-1)计算各组粒级细集料的压碎指标,精确至1%。
Yi=                          (T0350-1)
式中:Yi ——第i粒级细集料的压碎指标值(%);
    m1——试样的筛余量(g);
    m2——试样的通过量(g)。
6报告
6.1每组粒级的压碎指标值以3次试验结果的平均值表示,精确至1%。
6.2取单粒级压碎指标值作为该细集料的压碎指标值。
条文说明
在我国《水泥混凝土路面施工技术规范》中,对细集料有机制砂单粒级压碎指标的要求,是我国的独特指标,其方法来源于国家标准GB/T14684—2001《建筑用砂》,国标方法中试验得到的是砂的压碎指标。

本仪器由献县宏达仪器厂提供

售后服务:设备的保修期为一年,正式生效日期为买方在该设备的验收合格书上签

字之日起计算。在保修期内,卖方负责该设备由于设备自身原因而引起

的各种故障问题并负责无偿解决。在保修期外,该设备的维修工作要收

取备品备件的成本费用和一定的服务费用。

维修反应时间为:小时内响应

卖方在接到买方的故障通知后,保证在小时内做出响应,并争取在最

短的时间内尽快排除故障。

欢迎您咨询:献县宏达仪器厂




企业名片-- 沧州恒胜伟业公路仪器有限公司
联系人:杨经理 先生
经营模式:工厂
电话:0317-4693170
手机:15132705088
传真:0317-4693170
即时通讯:QQ:395670823
地址:河北沧州献县
