BANNA--FT11N 热式流量开关

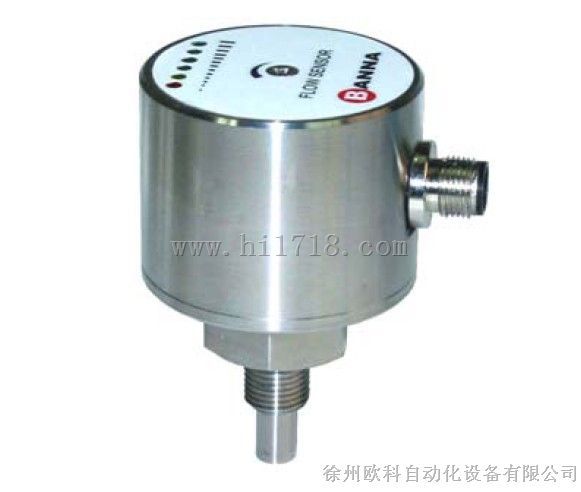

BANNA热式流量开关FT11N

原理，结构

基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电

阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.

电阻值被改变.两个电阻差值被用作判断流速的依据.

特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,
极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

应用

气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的

断流监测，以及泵的空转保护。

技术参数
△设定范围: 1…150cm/s( 水），3…300cm/s（油）
                 20…2000cm/s
△信号输出: PNP，NPN，继电器，模拟量（4…20mA）常开＋常闭（SPDT）
△供电： 24V±20%DC 或 230V±15%AC 1）
△接通电流： 400 mA(PNP或NPN型）10A（继电器型）
△空载电流：80mA
△流量指示：LED排 （6个）
△设定方式：电位计设定
△耐压范围: 100bar
△温度梯度: 4℃/s
△响应时间： 1--13s，典型值2s
△初始化时间: 8s
△电气保护: 反相，短路，过载保护
△防护等级: M12接插件IP65，直接附线IP67
△介质温度： -20--85℃
△环境温度：-20--80℃
△储存温度：-20--85℃
△材质: 探头： 不锈钢
外壳： PBT
△重量： 0.4kg
△重复精度： ±2%的测量值
注: 1)模拟量输出型只有直流供电
2)模拟量输出型只有M12接插件， 交流供电型只有直接附线
可选型号：
FT11N-G12HDPRQ  FT11N-G12HDNRQ   FT11N-G12HDCRQ   FT11N-G12HDARQ  FT11N-G12HDPNQ  FT11N-G12HDNNQ   FT11N-G12HDCNQ   FT11N-G12HDANQ  FT11N-G14HDPRQ  FT11N-G14HDNRQ   FT11N-G14HDCRQ   FT11N-G14HDARQ  FT11N-G14HDPNQ  FT11N-G14HDNNQ    FT11N-G14HDCNQ   FT11N-G14HDANQ
