热式流量开关FT10N

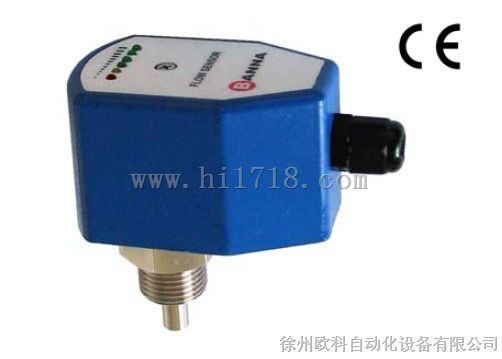

BANNA热式流量开关FT10N

原理，结构

基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电

阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.

电阻值被改变.两个电阻差值被用作判断流速的依据.

特点

无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,

极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

应用

气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的

断流监测，以及泵的空转保护。

技术参数
    △设定范围: 1…150cm/s( 水），3…300cm/s（油）
                     20…2000cm/s
    △信号输出: PNP，NPN，继电器，模拟量（4…20mA）常开＋常闭（SPDT）
    △供电： 24V±20%DC 或 230V±15%AC 1）
    △接通电流： 400 mA(PNP或NPN型）10A（继电器型）
    △空载电流：80mA
    △流量指示：LED排 （6个）
    △设定方式：电位计设定
    △耐压范围: 100bar
    △温度梯度: 4℃/s
    △响应时间： 1--13s，典型值2s
    △初始化时间: 8s
    △电气保护: 反相，短路，过载保护
    △防护等级: M12接插件IP65，直接附线IP67
    △介质温度： -20--85℃
    △环境温度：-20--80℃
    △储存温度：-20--85℃
    △材质: 探头： 不锈钢
            外壳： PBT
    △重量： 0.4kg
    △重复精度： ±2%的测量值
     注：1) 模拟量输出只有直流供电

注：2）交流供电只有直接附线连接
 可选型号：
    FT10N-G12HDPRQ  FT10N-G12HDPRQ  FT10N-G12HDCRQ   FT10N-G12HDARQ FT10N-G12HDPRC  FT10N-G12HDPRC  FT10N-G12HDCRC   FT10N-G12HDARC FT10N-G12HWPRC  FT10N-G12HWNRC  FT10N-G12HWCRC   FT10N-G12HWARC
FT10N-G14HDPRQ  FT10N-G14HDPRQ  FT10N-G14HDCRQ   FT10N-G14HDARQ FT10N-G14HDPRC  FT10N-G14HDPRC  FT10N-G14HDCRC   FT10N-G14HDARC FT10N-G14HWPRC  FT10N-G14HWNRC  FT10N-G14HWCRC   FT10N-G14HWARC
