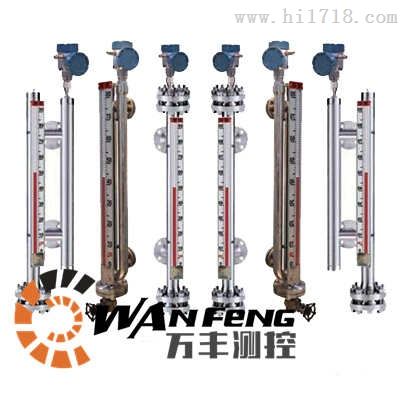

侧装式磁浮子液位计

侧装式侧装式磁浮子液位计-磁翻板液位计）

以诚为本， 以信立业，以质为重，合作共赢

致力于为客户提供满意的过程解决方案，选型，报价，订购，安装调试等服务。

选型须知：测量距离（法兰中心距），法兰尺寸，顶装或侧装，测量介质，温度，压力等工况

侧装式磁浮子液位计的详细资料：

侧装式磁浮子液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。

适用于腐蚀性介质且工作温度又较高场合的液位测量，结构可靠，使用寿命长。是强腐蚀性介质液位测量的好选择。为客户量身定制，对温度和压力要求不高的可以使用本公司的PP材质的液位计。

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号 ，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

 侧装式磁浮子液位计结构及工作原理

 1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使开关动作时，实现报警或限位控制。系统构成及接线

    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆，上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体，表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地，用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。用户自备法兰

侧装式磁浮子液位计主要技术指标

侧装式磁浮子液位计型号说明
