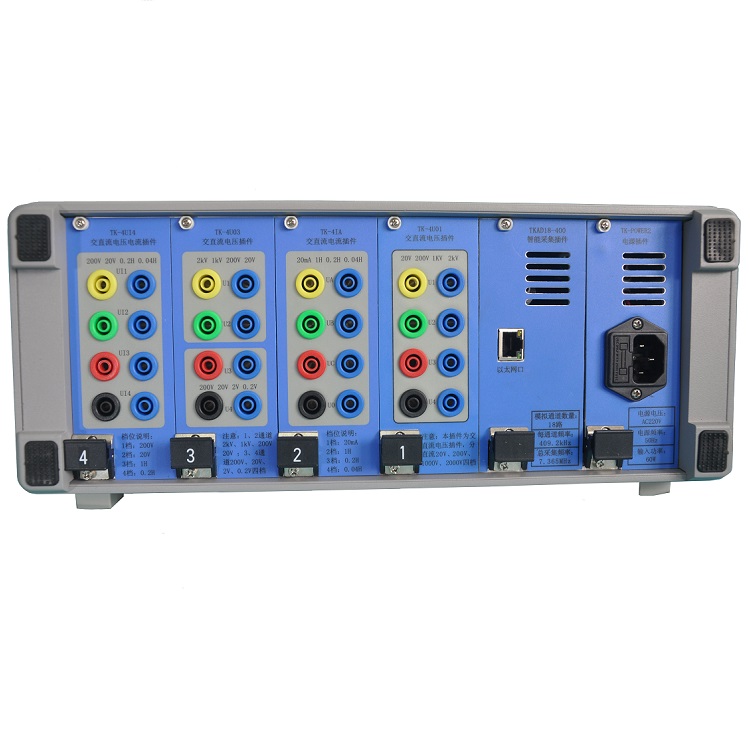

便携式电量(波形)记录分析仪 型号:TK4016A

便携式电量(波形)记录分析仪 型号:TK4016A 库号：D26798

便携式电量(波形)记录分析仪 型号:TK4016A 库号：D26798

便携式电量(波形)记录分析仪 型号:TK4016A 库号：D26798

便携式电量(波形)记录分析仪 型号:TK4016A 库号：D26798

【仪器基本参数】

*.仪器结构:铝合金分体式仪器(需笔记本电脑配合使用)

(1)内置CPU指数指标:Celeron N29304核183 GHz

(2)内存:2GB DDR31333MHz

(3)硬盘:128GB SSD固态硬盘

(4)以太网口:1个10/100/1000Mbps自适应以太网接口

*.总模拟通道数量:24、20、16、12可选

*.适用的模拟量输入插件及量程范围如下

（1）TK-4U01A交直流电压插件:

DC±2000V、±1000V、±200V、土20V程控4量程4路

AC1400V700V140V、14V程控4量程4路

（2）TK-4U02A交直流电压插件:

DC±200V、±20V、±2V、±200mV程控4量程4路

AC140V14V14V140m程控4量程4路

（3）TK-4U03A交直流电压插件:

1、2通道同TK-4U01A，3、4通道同TK-4U02A，共4路

（4）TK-4IA电压电流插件:

DC±20mA、±500mV、±100mV±20mV程控4量程4路

AC14mA、1H0.2H0.04H程控4量程4路(H为配套钳形CT额定值)

（5）TK-4UI4A电压电流插件:

DC±200V、±20V、±500mV、±100mV程控4量程4路

AC 140V14V1H0.2H程控4量程4路(H为配套钳形CT额定值)

TK-4UI3A电压电流插件:

DC±250V、±50V、±10V、±20mA程控4量程4路

AC 180V35V7V14mA程控4量程4路

*.开关量输入通道数量:8路

*.光电继电器输出节点:8路

*.辅助电源输出:2路或1路24V/450mA+1组±12V/450mA电源输出

*.各模拟通道量程数:独立程控4量程

*.高同步采集速度:409.6kHz，支持全同步或3速异频同步采集

*.模入通道信号带宽:15kHz

*.模入通道采集精度:于0.1%FS

*.模入通道抗共模干扰能力:不小于80db

*.软件测量频率精度:工频系统小于0.001Hz

*.相位角测量精度:工频系统小于01°

*.隔离耐压水平:2000VAC/1min

*.输入电源频率范围:DC或47Hz~63Hz

*.输入电源电压范围:AC90V~260V或DC130V~370V

*.仪器尺寸:TK4024A:470mmx150mmX340mm:其它型号:360mmX150mmX340mm

*.仪器净重:不大于7kg
